دستگاه برش طولی 12 متری با هیدرولیک بولدوزر گروه بندی
تجهیزات پردازش میلز HOT ROLL
اساس طراحی
1 مواد اولیه خام: 100 × 100 × 2000 میلی متر
2 محصولات نهایی محصولات: Φ10 ~ Φ28mm گرم نورد نوار شکل،
برش به طول 12 متر
3 خروجی ساعت: 10 تن در ساعت
نوع رولینگ و تنظیم نورد نورد
1 نوع طرح رول آسیاب نیمه مداوم را تصویب می کند.
2 رول مین بخش Φ10mm نوار تغییر شکل بر اساس 75 × 75mm
بولت ها، گذرگاه های نورد 15 سال است.
3 تصویب نوع "یک خدمت" برای کاهش سرعت نورد عبور به تدریج.

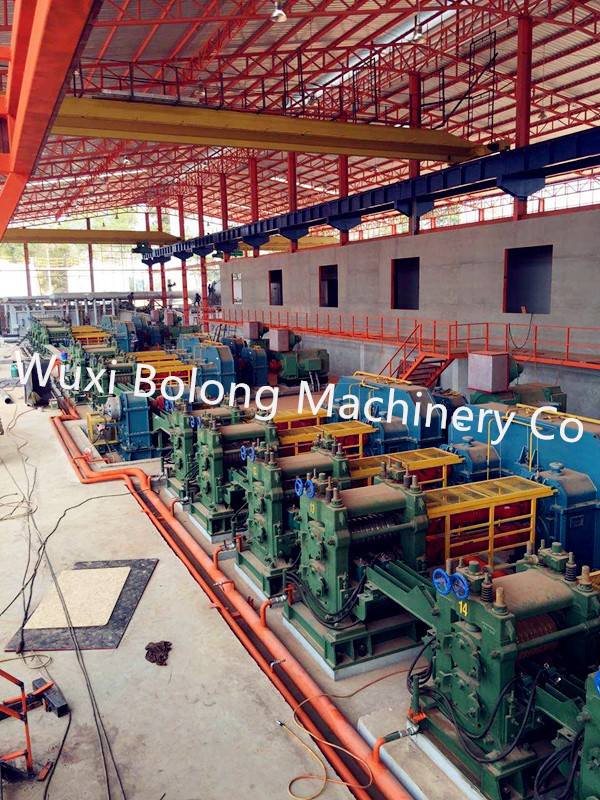

در کل خط تولید، مجموع 11 مخروط نورد غلتکی وجود دارد.
از جمله Φ400 × 1 نورد خشن، Φ300 × 6 میل نورد بین المللی
و Φ300 × 2 × 2 به پایان رساندن کارخانه نورد.
5 درایو غلتک: Φ400 × 1 میل نورد خرد کننده موتور AC است. Φ300 × 6
نورد آسیاب متوسط "یک موتور AC موتور 6" است.
تکمیل کارخانه نورد "یک درایو دی سی دو"
Φ300 × 2 × 2
6 بالاترین میزان نورد محصولات نهایی، به ترتیب Φ10mm است
نوار تغییر شکل 8m / s است.
مشخصات تجهیزات
1. آجیل غلتکی بر اساس نوع پیش تشدید شده استفاده می شود. این نوع بالاست
سفتی و آسان برای تغییر غلتک.
2. رانندگی نورد نورد ضعیف عمل می کند و اتخاذ دوپلکس
دوچرخه کاهش گیربکس متحد این نوع دارای مزیت زیر است:
وزن کم، حجم کوچک، اشغال فضای اقتصادی، کم هزینه و غیره
چرخ دنده Material: 42CrMo جعلی، چرخ دنده مواد ZG35CrMo،
جعبه بخش های ساختاری است.
3. ورودی تخت خنک کننده بدون پنوماتیک غلتکی را تصویب می کند
وارد کردن نوع، که دارای مزیت تجهیزات نور، ساده، کم است
هزینه و تعمیر و نگهداری آسان در مقایسه با نوع ورودی صفحه پررنگ
دستگاه
4. برش برش و تراكم كوتاه مدت
سرعت چرخش پنوماتیک کنترل سرعت، نوع چرخشی. این نوع از
پرواز برشی دارای مزیت کم قدرت موتور، ساده الکتریکی است
کنترل و سرمایه گذاری کم در مقایسه با برش شروع به توقف پرواز.
5. بسته بندی ترکیبی نوع مکانیکی پنوماتیک را می پذیرد
دستگاه اتوماتیک، و مواد برای بسته بندی Φ6.5mm میله سیم.
فهرست تجهیزات فرایند
| نه | نام تجهیزات | تعداد | واحد وزن (t) | جمع وزن (t) | عملکرد اصلی |
| 1 | براکت گروه بندی | 1 مجموعه | 5 | 5 | نوع: هلی کوپتر هیدرولیک گروه بندی براکت حداکثر شمع ذخیره شده تعداد: 40 پیکسل براکت حداکثر شمع ذخیره شده وزن: 3.5 تن بلبرینگ: محور: 25KN سرعت چرخش: جلو 0.05m / s، عقب 0.1m / s سکته مغزی: 1350 میلیمتر |
| 2 | میز غلتکی شارژی کوره | 2 گروه s | 4.8 | 9.6 | نوع: رانندگی متمرکز، برگشت پذیر غلطک: φ240 × 650mm فاصله رول: 890 میلیمتر سرعت خطی غلتک سطح: 1m / s موتور رانندگی: AC15KW |
| 3 | بلبرینگ | 1 مجموعه | 3.5 | 3.5 | نوع: هلی کوپتر هیدرولیک محور: 100KN سکته مغزی: 650 میلیمتر سرعت چرخش: جلو 0.05m / s، عقب 0.1m / s سیلندر هیدرولیکی: φ150 / φ105mm فشار سیستم: 10MPa فشار روغن کاری: 6.3MPa |
| 4 | بافر | 1 مجموعه | 0.5 | 0.5 | نوع: بافر بهار |
| 5 | براکت تغذیه | 1 مجموعه | 1 | 1 | نوع: بخش ساختاری |
| 6 | ماشین بیلیارد | 1 مجموعه | 5 | 5 | نوع: ماشین زنجیر چرخ دستی افقی محور: 0.2KN سرعت پرش: 0.875m / s سکته مغزی: 4000 میلیمتر موتور رانندگی: AC7.5KW |
| 7 | غلتک کوره جدول | 2 گروه s | 4 | 8 | نوع: رانندگی متمرکز، برگشت پذیر غلتک: φ240 × 600mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی غلتک سطح: 2m / s موتور رانندگی: AC7.5KW |
| 8 | میز کار غلتکی قبل از ماشین | 1 گروه | 8 | 8 | نوع: رانندگی متمرکز، برگشت پذیر رول: φ240 × 900mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی غلتک سطح: 2.6m / s موتور رانندگی: AC15KW |
| 9 | Φ400 نورد خشن کارخانه | 1 ایستادن | 60 | 60 | نوع پایه: نوع پیش تست سه بعدی غلطک: φ400-φ350 × 800mm حداکثر باز کردن غلتک: 50 میلیمتر حداکثر نیروی نورد: 1000KN حداکثر گشتاور نورد: 30 × 2KN.m چرخ فلک: φ1800mm موتور اصلی: AC800Kw |
| 10 | غلتک دو لایه جدول | 1 مجموعه | 10 | 10 | |
| 11 | غلتک متوسط جدول | 1 گروه | 5 | 5 | نوع: رانندگی متمرکز، برگشت پذیر غلطک: φ200 × 700mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی غلتک سطح: 2.6m / s موتور رانندگی: AC7.5KW |
| 12 | 1 # در نهایت برداشتن پرواز برش | 1 مجموعه | 8 | 8 | نوع: کلاچ پنوماتیک، فرکانس کنترل سرعت، چرخش تایپ کنید برش حداکثر بخش: 1500mm² دمای برش ≥850 ℃ موتور رانندگی: YTSZ30KW |
| 13 | Φ300 × 6 حد واسط نورد مستمر گروه آسیاب | 1 ایستادن | 80 | 90 | نوع پایه: دو رول قبل از استرس غلطک: φ330-φ280 × 600mm غلتک حداکثر افتتاح: 30 میلیمتر حداکثر نیروی نورد: 600KN حداکثر گشتاور نورد: 15 × 2KN.m موتور اصلی: AC630Kw |
| 14 | تکرار کننده | 4 مجموعه | 1.5 | 6 | نوع: بخش ساختاری |
| 15 | Φ300 × 2 تکمیل نورد مستمر کارخانه | 2 گروه s | 20 | 40 | نوع پایه: نوع قبل از استرس غلطک: φ330-φ280 × 600mm غلتک حداکثر افتتاحیه: 20 میلیمتر حداکثر نیروی نورد: 250 کیلو وات حداکثر گشتاور رول: 4.5 × 2KN.m موتور اصلی: DC450Kw |
| 16 | 2 # در نهایت برداشتن پرواز برش | 1 مجموعه | 8 | 8 | نوع: کلاچ پنوماتیک، فرکانس کنترل سرعت، نوع چرخشی برش حداکثر بخش: 250mm² دمای برش ≥850 ℃ موتور رانندگی: YTSZ30KW |
| 17 | حلقه عمودی | 1 مجموعه | نوع: حلقه پنوماتیک بالا و پایین ارتفاع شروع حلقه: 320 میلیمتر | ||
| 18 | گرما باقی ماند درمان پس از ماشین نورد | 1 مجموعه | 2.5 | 2.5 | |
| 19 | رول زدن | نوع: گیره پنوماتیک، فرکانس کنترل سرعت غلتک: φ240 × 60mm سرعت خطی سطح غلتک: 4.5 ~ 9m / s | |||
| 20 | برش پرواز چند طولی | 1 مجموعه | 8 | 8 | نوع: کلاچ پنوماتیک، فرکانس کنترل سرعت، نوع چرخشی برش حداکثر بخش: 150 میلیمتر دمای برش: ≥600 ℃ موتور رانندگی: YTSZ 37Kw |
| 21 | رول کمپوست | 2 مجموعه | 2.5 | 5 | نوع: گیره پنوماتیک، فرکانس کنترل سرعت غلتک: φ240 × 60mm سرعت خطی سطح غلتک: 4.5 ~ 8m / s موتور رانندگی: YTSZ11KW |
| 22 | تخت خنک کننده ورود دستگاه | 1 مجموعه | 35 | 35 | نوع: پنل غیر غلتکی پنوماتیک ورود زمان وارد شدن: 1.5 ثانیه / زمان |
| 23 | تخت خنک کننده | نوع: گام به گام منطقه موثر: 4.5 × 42 متر مربع فاصله دنده: 90 میلیمتر فاصله دنده ثابت: 500 میلیمتر فاصله چرخ دنده: 500 میلیمتر مدت زمان مرحله: 2 ثانیه / زمان موتور رانندگی: AC55Kw | |||
| 24 | دستگاه تطبیق | 1set | 3.5 | 3.5 | نوع: رانندگی تک زنجیره ای غلطک: φ100 × 400mm سرعت خطی غلتک: 0.2m / s موتور رانندگی: AC1.5KW |
| 25 | دستگاه خروجی یخچال | 1set | 30 | 30 | نوع: پشتیبانی هیدرولیکی عرض از نوع مدت چرخش: 6 ثانیه / زمان |
| 26 | جدول غلتکی رول خنک کننده | 5 گروه | 2 | 10 | نوع: کمربند رانندگی متمرکز غلطک: φ200 × 700mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی غلتک: 2.5m / s موتور رانندگی: AC7.5KW |
| 27 | دستگاه برش نهایی محصول | 1set | 10 | 10 | نوع: نوع برش بالا برش هیدرولیکی محصول نهایی نیروی برشی: 1600 کیلو وات عرض پره: 800 میلیمتر باز کردن تیغه: 160 میلیمتر زمان برش: 6 مرتبه / دقیقه |
| 28 | جدول غلتکی پس از برش دادن | 1 گروه | 5 | 5 | نوع: کمربند رانندگی متمرکز غلطک: φ200 × 700mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی غلتک: 2.5m / s موتور رانندگی: AC7.5KW |
| 29 | برش به طول سوپاپ | 1set | 0.2 | 0.2 | نوع: بالابر پنوماتیک افتتاحیه: 150 میلیمتر |
| 30 | انتقال بار ماشین در حال اجرا میز غلتک | 1 گروه | 6 | 6 | نوع: کمربند رانندگی متمرکز غلطک: φ200 × 700mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی غلتک: 2.5m / s موتور رانندگی: AC7.5KW |
| 31 | انتقال بار دستگاه | 1set | 5 | 5 | نوع: بالابر پنوماتیک نوار انتقال زنجیره ای زنجیر: 38.1mm فاصله زنجیره ای: 1600 میلیمتر سرعت انتقال: 0.6m / s موتور رانندگی: AC11Kw |
| 32 | دستگاه ترازبندی مجموعه | 1set | 0.275 | 0.275 | نوع: صفحه فشار پنوماتیک تایپ کنید |
| 33 | مجموعه دستگاه | 1set | 2.5 | 2.5 | نوع: نوع روتاری دو کاناله وزن مجموعه: 3500 کیلوگرم کانال تغییر چرخش مدت زمان: 6.8 ثانیه موتور رانندگی: AC7.5KW |
| 34 | مجموعه بی پایان میز غلتک | 1 گروه | 4.5 | 4.5 | نوع: رانندگی متمرکز زنجیره ای غلطک: φ200 × 400mm فاصله رول: 800 میلیمتر سرعت خطی غلتک سطح: 0.52m / s موتور رانندگی: AC7.5KW |
| 35 | دستگاه بسته بندی | 1 گروه | 4 | 4 | نوع: بالابر پنوماتیک و سقوط، چرخش مکانیکی نوع متحد حداکثر بسته بندی قطر بیرونی: 350 میلیمتر تلفیق یک زمان باقیمانده: 8 ثانیه موتور رانندگی: AC1.5KW |
| 36 | دستگاه بسته بندی میز غلتک اجرا شود | 1set | 3 | 3 | نوع: رانندگی متمرکز زنجیره ای غلطک: φ200 × 400mm فاصله بین غلتک: 1000 میلیمتر سرعت خطی سطح غلتک 0.52m / s موتور رانندگی: AC7.5KW |
این طرح مشتری ما است، ما با توجه به نیازهای خاص خود را برای طراحی و ساخت نورد گرم گرم.
