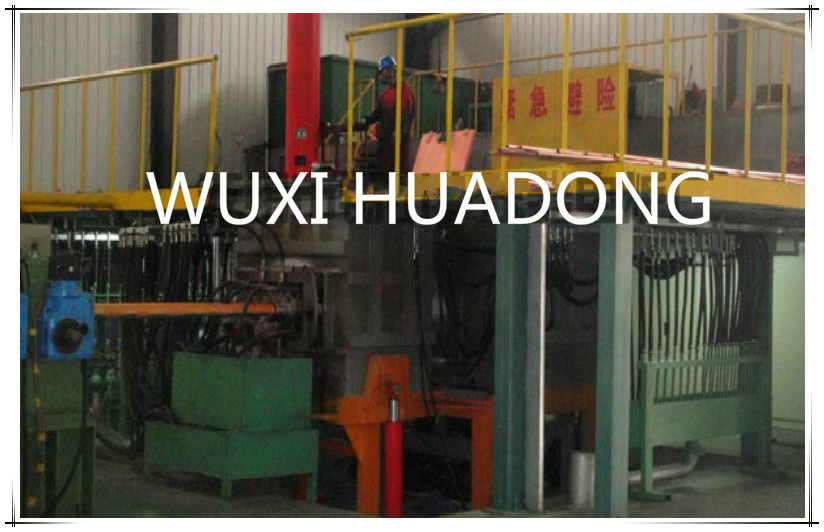

ماشین ریخته گری مداوم ماشین آلات ریخته گری 8mm Horizontal Cooper 50Hz 3 فاز
Ⅰ. مشخصات فنی:
1. انواع مشخصات ریخته گری
* برنز برنج کوپر
1.1 سطل میله ای (شکل گرد)
* آ. دامنه قطر Φ (18–300) میلی متر
* ب تعداد خطوط تولید
* 1 - 12 خط (با توجه به شرایط بخش)
Ⅲ. پارامترهای اصلی فنی:
1. کوره های ماندگار با فرکانس cored (آلیاژ برنج 63٪ مس + 37٪ روی)
(برنج Alloy58٪ مس + 42٪ روی)
| 1.1 | دارای امتیاز کل: | ||
| بخش ذوب | 120KW | ||
| بخش برگزاری | 80 کیلووات | ||
| حداکثر قدرت | 200 کیلووات | ||
| ظرفیت تولید | 5T / day | ||
| 1.2 | پارامترهای بخش ذوب: | ||
| ولتاژ محاسبه شده | 380 ولت | ||
| شماره فاز | 3 عکس | ||
| فرکانس | 50 هرتز | ||
| حداکثر میزان ذوب | 300KGS / H | ||
| ولتاژ محاسبه شده | 380 ولت | ||
| فرکانس | 50 هرتز | ||
| حداکثر میزان ذوب | 300KGS / H | ||
| دمای گرمایش | 0 1250 0 | ||
| دمای نگه داشتن | 1000-1250 | ||
| سطح تنظیم ولتاژ | 90،120،150،180،210،240،300،340V | ||
| حالت خنک کننده | خنک کننده آب | ||
| دمای آب خنک کننده | 40 ℃ | ||
| مقدار آب خنک کننده | 10 ～ 20T / H | ||
| فشار آب خنک کننده | 0.2 P 0.4MPa | ||
| 1.3 | پارامترهای بخش برگزاری: | ||
| ولتاژ محاسبه شده | 440V | ||
| شماره فاز | 3 مرحله | ||
| فرکانس | 50 هرتز | ||
| دمای گرمایش | 0 1250 0 | ||
| دمای نگه داشتن | 1000 ～ 1250 | ||
| سطح تنظیم ولتاژ | 90،120،150،180،210،240،300،340V | ||
| حالت خنک کننده | خنک کننده آب | ||
| دمای آب خنک کننده | 40 ℃ | ||
| مقدار آب خنک کننده | 10 ～ 20T / H | ||
| فشار آب خنک کننده | 0.2 P 0.4MPa | ||

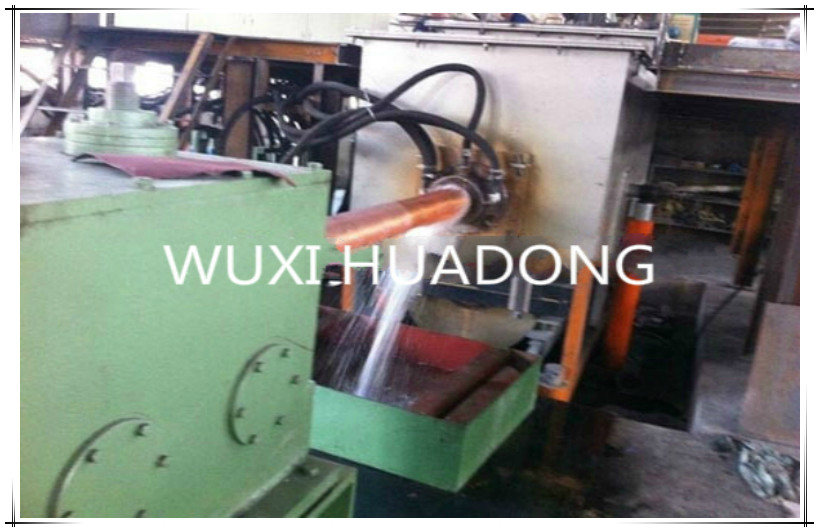

2. Ф8-Ф60mm دستگاه ریخته گری مداوم افقی
| 2.1 | قدرت موتور | 5kw (زیمنس یا اشنایدر) |
| 2.2 | سرعت ریخته گری | ~ M 2000MM / min |
| 2.3 | برنامه ریخته گری | کشیدن --- توقف --- کشیدن کشیدن --- توقف --- عقب نشینی --- متوقف شوید این دو برنامه می توانند به صورت اختیاری تغییر کرده و پارامترهای فرآیند را بصورت آنلاین اصلاح کنید. |
| 2.4 | مشخصات ریخته گری بیلت | Φ8-Φ60 میلی متر |
| 2.5 | رشته ریخته گری | Φ8 دو رشته در یک قالب قالب - 4sets |
4sets Φ60 / یک رشته در یک قالب قالب - 4sets | ||

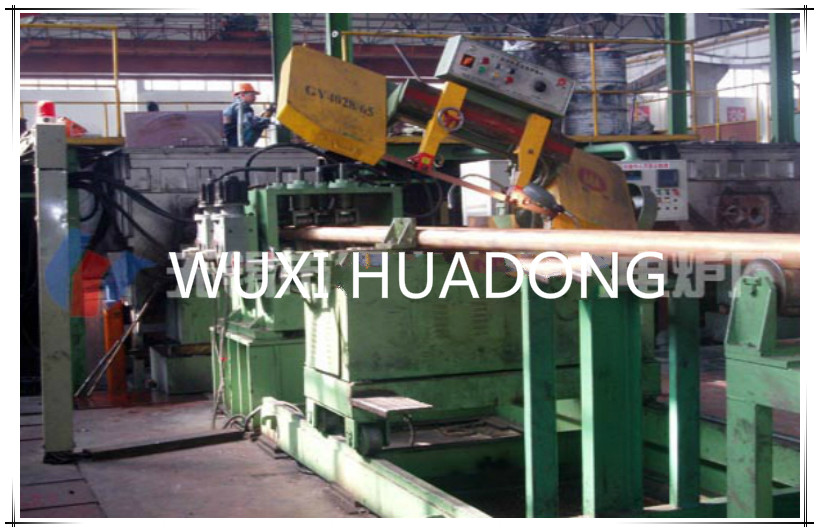

3. دستگاه اره همزمان ردیابی خودکار
| 3.1 | قدرت موتور | 3.0KW |
| 3.2 | اندازه کمربند اره ای | 4115 1.1 34 1.1 1.1 |
| 3.3 | سرعت اره | 27/46/68 |
| 3.4 | مشخصات برش | ≤Ф380 |
| 3.5 | حالت بستن | هیدرولیک |
Ⅳ. لیست اجزای تجهیزات خط تولید ریخته گری مداوم افقی برای میله سیم
| نه | نام تجهیزات و مشخصات | واحد | تعداد | ملاحظات |
| 1 | ||||
| 2 | کوره ذوب | تنظیم | 1 | از جمله شیار ذوب ، کویل ، ژاکت کمر و هسته آهنی. |
| 3 | خفه کردن | تنظیم | 2 | یک مورد استفاده و یک حالت آماده به کار |
| 4 | نگه داشتن کوره | تنظیم | 1 | از جمله شیار ذوب ، کویل ، ژاکت آب ، هسته آهن ، دستگاه اندازه گیری عمودی دما (مخصوص ساخته شده) ، ترموکوپل (حاوی پلاتین و ردیوم) و لوله محافظ. |
| 5 | سطل و سیلان استیل ذوب فلز | تنظیم | 1 | برای انتقال مواد در قالب پس از پخت در کوره. |
| 6 | سیستم قالب (Ф30-200) | تنظیم | 2 | از جمله قالب گرافیتی |
| 7 | درگ (5KW) | تنظیم | 1 | |
| 8 | دستگاه اره ردیابی خودکار هماهنگ | تنظیم | 1 | |
| 9 | سکوی سهام مواد | تنظیم | 1 | درایو زنجیر ، طول 5M |
| 10 | مخزن هدر | تنظیم | 1 | |
| 11 | غلتک حامل کشش | تنظیم | 1 | |
| 12 | توزیع کننده آب خنک کننده | تنظیم | 1 | از جمله آب خنک کننده برای ترانسفورماتور ، راکتور ، کویل کوره برقی ، ژاکت آب ، کابل خنک کننده آب و قالب (خنک کننده اولیه و ثانویه). |
| 13 | سیستم هیدرولیک | تنظیم | 2 | از جمله ایستگاه هیدرولیک و استوانه |
| 14 | سیستم کنترل الکتریکی کوره برقی | تنظیم | 1 | از جمله کابینت کنترل کوره ذوب و نگه داشتن کوره (زیمنس برای عناصر اصلی الکتریکی انتخاب شده است). |
| 15 | سیستم عملکرد کنترل فرآیند | تنظیم | 1 | برای کنترل سروو موتور و فرآیند ، دستگاه اره ردیابی خودکار هماهنگ و کنترل سکوی سهام مواد. |
Ⅴ. تاریخ تحویل:
تحویل ظرف 75 روز پس از عملی شدن قرارداد.
Ⅵ. خدمات پس از فروش
1- بدنه اصلی تجهیزات دارای یک سال ضمانت رایگان است و اجزای ویژه به طور جداگانه مورد بحث قرار می گیرند.
2. در دوره آزمایشی تولید (در مدت 3 ماه پس از اتمام راه اندازی تجهیزات) ، شرکت ما تکنسین حرفه ای را برای خدمات پیگیری اعزام می کند.
در مدت ضمانت نامه ، در صورت بروز خطا به دلیل مشکل کیفیت ، شرکت ما پرسنل را به سایت اعزام می کند تا ظرف 72 ساعت پس از دریافت اخطار ، مشکل را حل کند.
پس از اتمام مدت زمان گارانتی تجهیزات ، شرکت ما ظرف 24 ساعت پس از دریافت اخطار ، راه حلهای موثری را ارائه می دهد و در صورت عدم موفقیت در رفع مشکل ، کاربر پرسنل کار را برای تعمیر و نگهداری ارسال می کند ، فقط شارژ هزینه های مربوطه.
برای تعمیرات اساسی تجهیزات سالانه ، شرکت ما یک تکنسین حرفه ای را برای پیوستن به کاربران در تدوین برنامه نوبت به صورت رایگان ارسال می کند.
در مدت ضمانت ، شرکت ما می تواند تکنسین حرفه ای را به سایت اعزام کند تا وضعیت عملکرد تجهیزات را بررسی کرده و خدمات میدانی را ارائه دهد.
پس از پایان دوره گارانتی تجهیزات ، یک دیدار برگشت می تواند یکبار در هر نیم سال یکبار با دعوت انجام شود.
3. اگر شرکت ما دارای نکات نوآوری و بهبودی یا پیشنهادهای سازنده ای برای تجهیزات مشابه است ، به موقع کاربر را مطلع خواهیم کرد.
