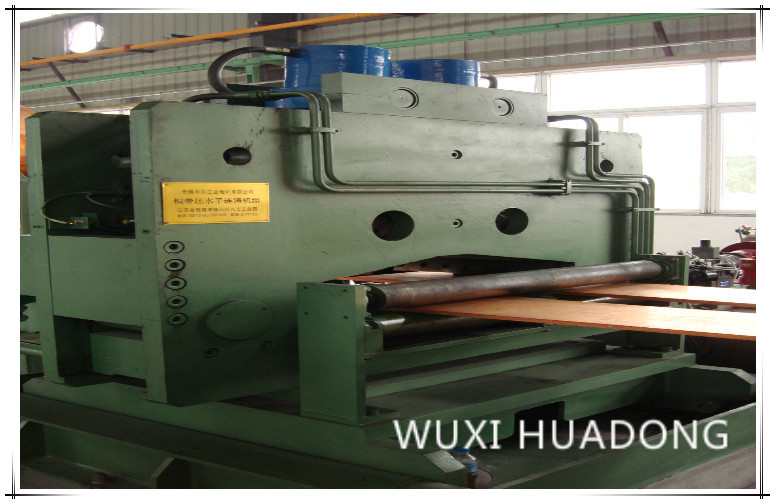

دستگاه ریخته گری آلیاژ مس پلیت آلیاژ دو صفحه بصورت مداوم
SPECIFICATIONS
1. انواع مشخصات ریخته گری
* تنوع تولید: کویلهای بیلیتی آلیاژ پایه مس (کوپرونیکل)
2. مشخصات کویل محصول نهایی
2.1 تعداد بیل ها: 2 نوار
2.2 بیل عرض: 380mm-500mm
2.3 ضخامت بیل: 16 - 20 میلی متر
2.4 قطر داخل سیم پیچ: حداقل Φ 600- 800 میلی متر
2.5 قطر سیم پیچ خارج: حداکثر Φ1800mm
2.6 حداکثر وزن کویل: حداکثر: 6000 کیلوگرم
3. تضمین مقدار اختلاف ضخامت بیل
3.1 تفاوت ضخامت عرضی شمش: 0.75 mm mm 0.3 ((پس از اصلاح قالب)
3.2 اختلاف ضخامت طولی از سطوح: <0.3mm (پس از اصلاح قالب)
3.3 متوسط مصرف انرژی برای ذوب توسط کوره ذوب: 250-380kwh ／ t
3.4 میانگین مصرف انرژی برای حفظ دما با نگه داشتن کوره: 50-80kwh / t
3.5 حداکثر نیروی فشار و رسم: 50KN
محدوده سرعت فشار و رسم: 1.5-70mm / sec
3.7 میانگین حداکثر سرعت ریخته گری: 300 میلی متر دقیقه
3.8 حداکثر نیروی برشی برش هیدرولیک: 600KN
3.9 سرعت کویل کوئل: 750 میلی متر دقیقه
Ⅱ. لیست قطعات قطعات ماشین آلات مداوم در دستگاه پخت و پز
| نه | نام تجهیزات | واحد | QTY |
| 1 | کوره ذوب القایی فرکانس خط (شامل شیار ذوب و مصالح ساختمانی روکش) | تنظیم | 1 |
| 2 | هسته آهنی ، ژاکت آب و کوره ذوب کوره | تنظیم | 1 |
| 3 | تونش | تنظیم | 1 |
| 4 | کوره نگهداري القاي فرکانس خط (شامل شیار ذوب و مصالح ساختمانی آستر) | تنظیم | 1 |
| 5 | هسته آهنی ، ژاکت آب و کویل نگهدارنده کوره | تنظیم | 1 |
| 6 | قالب برای ساختمان آستر | تنظیم | 1 |
| 7 | تبلور | تنظیم | 2 |
| 8 | قالب گرافیت | تنظیم | 1 |
| 9 | آب بندی قالب فلزی تبلور | تنظیم | 1 |
| 10 | نوار ساختگی (ساخته شده از فولاد ضد زنگ) | تنظیم | 1 |
| 11 | بشقاب آدمک | تنظیم | 1 |
| 12 | دستگاه توزیع آب خنک کننده برای تبلور | تنظیم | 1 |
| 13 | دستگاه خنک کننده ثانویه | تنظیم | 1 |
| 14 | دستگاه برداشت | تنظیم | 1 |
| 15 | دستگاه برش هیدرولیک | تنظیم | 1 |
| 16 | کوئل بدون هسته | تنظیم | 2 |
| 17 | کابل آب خنک کننده برای کوره ذوب | تنظیم | 1 |
| 18 | سیستم هیدرولیک | مجموعه کامل | 1 |
| 19 | سیستم کنترل الکتریکی | مجموعه کامل | 1 |
| 20 | ترانسفورماتور تنظیم کننده (بدون بار ، پله) برای کوره ذوب | تنظیم | 1 |
| 21 | ترانسفورماتور تنظیم کننده (بدون بار ، پله) برای نگهداری کوره | تنظیم | 1 |
| 22 | دستگاه محافظت از گاز | تنظیم | 1 |
| 23 | دماسنج دمای سطح | تنظیم | 1 |
| 24 | ابزارهای ویژه برای دستگاه |
AM پارامترهای فنی پیشرفته تجهیزات
| 1 | کوره ذوب: | |
| 1.1 | ظرفیت کل کوره | 5.0T |
| 1.2 | ظرفیت مؤثر کوره | 2.5T |
| 1.3 | ولتاژ کوره | 380 ولت |
| 1.4 | قدرت کوره | 600 کیلووات |
| 1.5 | میزان ذوب | 2 تن در ساعت |
| 1.6 | ضریب توان بعد از جبران خسارت: | 0.95-1.0 |
| 1.7 | تعداد مراحل و نحوه اتصال سلف: | اتصال سری تک فاز |
| 1.8 | ظرفیت ترانسفورماتور: | ترانسفورماتور خودکار خنک کننده 900KVA (380V خط ورودی ، سه فاز ، |
| 1.9 | حالت خنک کننده سیم پیچ: | خنک کننده آب |
| 1.10 | مصرف آب خنک کننده: | 5m 3. h |
| 1.11 | حداکثر دمای کوره: | 1500 |
| 2 | نگه داشتن بخش کوره | |
| 2.1 | ظرفیت مؤثر کوره: | 4.0T |
| 2.2 | ظرفیت ریخته گری کارآمد: | کمتر از 85 دسی بل |
| 2.3 | ولتاژ محاسبه شده: | 380 ولت |
| 2.4 | دارای امتیاز: | 250 کیلو وات |
| 2.5 | ظرفیت ترانسفورماتور: | 400KVA خودکار خنک کننده ترانسفورماتور آب (380V خط ورودی ، سه فاز ، تنظیم فشار ولتاژ بدون بار). |
| 2.6 | ضریب توان بعد از جبران خسارت: | 0.95-1.0 |
| 2.7 | دقت کنترل دما: | ± 8 |
| 2.8 | حداکثر دمای کوره: | 1300 |
| 2.9 | حالت خنک کننده کویل: | خنک کننده آب |
| 3 | قالب | |
| 3.1 | عرض | 380- 500 میلی متر |
| 3.2 | ضخامت | 16-20 میلی متر |
| 3.3 | مواد | فولاد ضد زنگ 1Cr18Ni9Ti ، روکش شده با بوش مسی (ساخته شده از مس T2) |
| 4 | دستگاه خنک کننده ثانویه | |
| 4.1 | مصرف آب: | 3m ³ ／ ساعت |
| 4.2 | فشار آب: | 0.2-0.3Mpa |
| 5 | دستگاه برداشت | |
| 5.1 | حداکثر نیروی فشار و رسم: | 50KN |
| 5.2 | سرعت: | سرعت: |
| 5.3 | حداقل سکته مغزی: | 0.1 میلی متر |
| 5.4 | کوتاهترین زمان آماده به کار | 0.01S |
| 5.5 | موتور سرو AC: | موتور زیمنس (11KW) |
| 5.6 | سرعت چرخش موتور دارای امتیاز: | 3000r / min |
| 5.7 | گشتاور استاتیک: | △ Tw = 60K Mo (در 60) 70N-M |
| 6 | دستگاه برش فوقانی هیدرولیک دو لایه: | |
| 6.1 | نیروی برشی: | 600KN |
| 6.2 | ضخامت برش: | 20 میلی متر |
| 6.3 | عرض برش: | 500 میلی متر |
| 6.4 | سرعت برش: | 0- 5 میلی متر در ثانیه |
| 6.5 | سکته مغزی: | 80 میلی متر |
| 6.6 | حداکثر پیگیری دستگاه برش: | 200 میلی متر |
| 7 | واحد دستگاه کوئل | |
| 7.1 | قدرت: | 5.5 کیلو وات |
| 7.2 | سرعت چرخش: | 1420r / min |
| 7.3 | سکته مغزی جابجایی کوئل: | 800 میلی متر |
| 8 | ایستگاه هیدرولیک | |
| 8.1 | قدرت موتور ایستگاه هیدرولیک برای کوره ذوب و نگه داشتن کوره: | 2 × 7.5 کیلو وات |
| 8.2 | قدرت موتور ایستگاه هیدرولیک دستگاه برداشت: | 2 × 7.5 کیلو وات |
| 8.3 | قدرت موتور پمپ هیدرولیک دستگاه برش فوقانی: | 2 × 11KW |
| 8.4 | قدرت موتور پمپ هیدرولیک برای کوئل: | 2 × 7.5 کیلو وات |
Ⅵ. خدمات پس از فروش
1. بدنه اصلی تجهیزات یک سال ضمانت رایگان خواهد داشت و اجزای مخصوص آن باید
