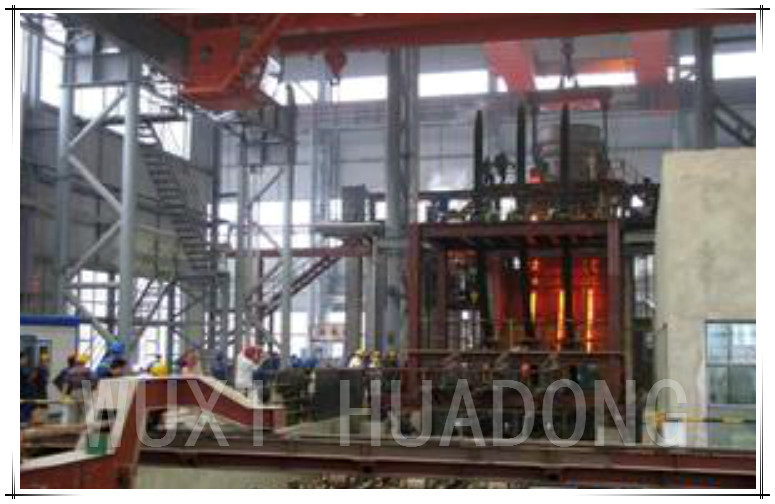

دستگاه ریخته گری مداوم با راندمان بالا از تخته های فلزی 100 میلی متر × 100mm
دامنه عرضه استاندارد ماشین ریخته گری Billets
| قسمت مکانیکی | |
| 1 | پشتیبانی ثابت برج / دست و پنجه نرم / اتومبیل متحرک (تعیین شده توسط مشتریان) |
| 2 | تونش |
| 3 | ماشین تندیس |
| 4 | قالب |
| 5 | دستگاه لرزش قالب |
| 6 | دستگاه درایو لرزش |
| 7 | محافظت از پوشش دستگاه لرزش |
| 8 | قاب اسپری خنک کننده های ثانویه |
| 9 | لوله پاشش خنک کننده های ثانویه |
| 10 | نازل اسپری برای آب خنک کننده ثانویه |
| 11 | دستگاه غلتک پشتیبانی برای خنک کننده ثانویه و سوم |
| 12 | دستگاه صاف کننده برداشت |
| 13 | دستگاه انتقال دستگاه صاف کننده برداشت |
| 14 | مفصل جهانی |
| 15 | نوار ساختگی سفت و سخت |
| 16 | دستگاه ذخیره سازی نوار ساختگی |
| 17 | غلتک راهنمای دستگاه ذخیره سازی نوار ساختگی |
| 18 | جدول غلتک تحویل بیل |
| 19 | فشار گیرنده هیدرولیک |
| 20 | بستر جمع آوری بیل |
| 21 | دستگاه برش شعله / برش هیدرولیک (تعیین شده توسط مشتریان) |
| سیستم کنترل الکتریکی | |
| 23 | سیستم کنترل لرزش قالب |
| 24 | سیستم کنترل دستگاه صاف کن برداشت |
| 25 | سیستم کنترل مؤثر برای نوار آدمک |
| 28 | سیستم کنترل جدول غلتک تحویل بیل |
| 29 | سیستم کنترل برای billet out |
| 30 | سیستم کنترل ایستگاه هیدرولیک مرکزی |
| اسکلت فلزی | |
| 31 | سکوی ریخته گری اصلی |
| 32 | سکوی ریخته گری |
| 33 | بستر ذخیره سازی نوار ساختگی |
| سیستم کمکی | |
| 34 | سیستم هیدرولیک |
| 35 | دستگاه تخلیه برای بخارهای خنک کننده ثانویه |
| 36 | سیستم کنترل آب خنک کننده ثانویه |
| 37 | جعبه عملیات معلق برای قطعه صحیح انصراف |
| 38 | پیکربندی ویژه مطابق با نیاز مشتری ارائه می شود |
مقدمه
این دستگاه ریخته گری مداوم بنا به درخواست کاربر طراحی و ساخته شده است و برای ریخته گری مداوم بیل مربع استفاده می شود که سطح مقطع آن 150 × 150 میلی متر با طول 6m / 12m است که توسط سیستم کنترل اتوماتیک کار می کند. ما می توانیم تک رشته ، دو رشته و چند رشته CCM و همچنین دستگاه صاف کننده ، دستگاه برش اتوماتیک ، بانک خنک کننده بیل ، پخش کننده بیل ، پخش کننده فولاد مذاب و سایر وسایل و تجهیزات کمکی مانند تصفیه آب نرم و سیستم خنک کننده آب را فراهم کنیم. ما همچنین ارائه دهنده طرح پیشنهادی کلید کلید هستیم .
مورد | R2.5M | R4M | R5.25M | R6M |
|---|---|---|---|---|
حالت | تنظیم قوس کامل قوس | |||
| شعاع قوس (متر) | 2.5 | 4 | 5.25 | 6 |
| شماره رشته | 1 | 1 | 1،2 | 2،3،4 |
| محصول سالانه (T / Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
| بخش بازیگران (میلی متر 2 ) | 60 60 60 70 70 70 | 80 80 80 100 × 100 | 100 × 100 120 120 120 | 120 120 120 150 150 |
| طول کابل (متر) | 10 | 10 | 10-10 | 20 |
| دارای طول (متر) | 3-6 | 3-6 | 3-8 | 3-9 |
| پوست ریخته گری (متر / دقیقه) | 1.2 | 1.8 | 2-3 | 2.5 |
| حداکثر سرعت (m / min) | 2 | 2.5 | 3-4 | 4 |
| قطب اصلی Ingot | قطب سفت و سخت | |||
| ارتفاع دستگاه (متر) | 5 | 7 | 8 | 8 |
| فضای طبقه (متر مربع) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
| دارای قدرت (کیلو وات) | 50 | 37 + 60 (پمپ آب) | 200 | 250 |
| مصرف برق (کیلووات ساعت در ساعت) | 5 | 5 | 10-10 | 15 |
