تجهیزات گرد ریخته گری بیل گرد نیمه تمام با ریخته گری 600KW
1set
MOQ
negotiation
قیمت
Round Billet Red Copper Semi Continuous Casting Equipment With 600KW Smelting Furnace
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: چين
نام تجاری: Jingjie
شماره مدل: GVT
برجسته:

دستگاه ccm ، کاستور عمودی

,

vertical caster

پرداخت
جزئیات بسته بندی: بسته بندی در چوبی برای بسته بندی بیرونی
زمان تحویل: 30 روز کاری پس از دریافت پرداخت خود را
شرایط پرداخت: T/T یا اعتبارات اسنادی
قابلیت ارائه: 10sets در هر ماه
مشخصات
نوع تجهیزات: عمودی
نحوه تولید: نیمه مداوم
مواد محصول: مس قرمز
No input file specified.: 600KW
ظرفیت کوره ذوب: 2.5T
خروجی تولید: 5 تن
توضیحات محصول

تجهیزات ماسه ریخته گری نیمه مایع بیل دور قرمز با کوره ذوب 600 کیلو وات

Ⅰ. مشخصات فنی:

1. انواع مشخصات ریخته گری

* مس قرمز

1.1 سطل توخالی (لوله ای شکل)

آ. دامنه ضخامت * دامنه پهنای (80 - 300) * (420 - 1200) میلی متر 1.2 سیله توخالی (لوله ای شکل)

ب طول با توجه به نیاز مشتری تصمیم گیری می شود

ج تعداد خطوط تولید با توجه به بخش ها و خروجی تصمیم گیری می شود

1.2 بیل های شکل گرد

آ. دامنه قطر Φ (80 - 350) میلی متر

ب طول با توجه به نیاز مشتری تصمیم گیری می شود

ج تعداد خطوط تولید با توجه به بخش ها و خروجی تصمیم گیری می شود

برای تصمیم گیری با توجه به نیاز مشتری در بخش های تقریباً خالص شکل

Ⅱ مثال برنامه

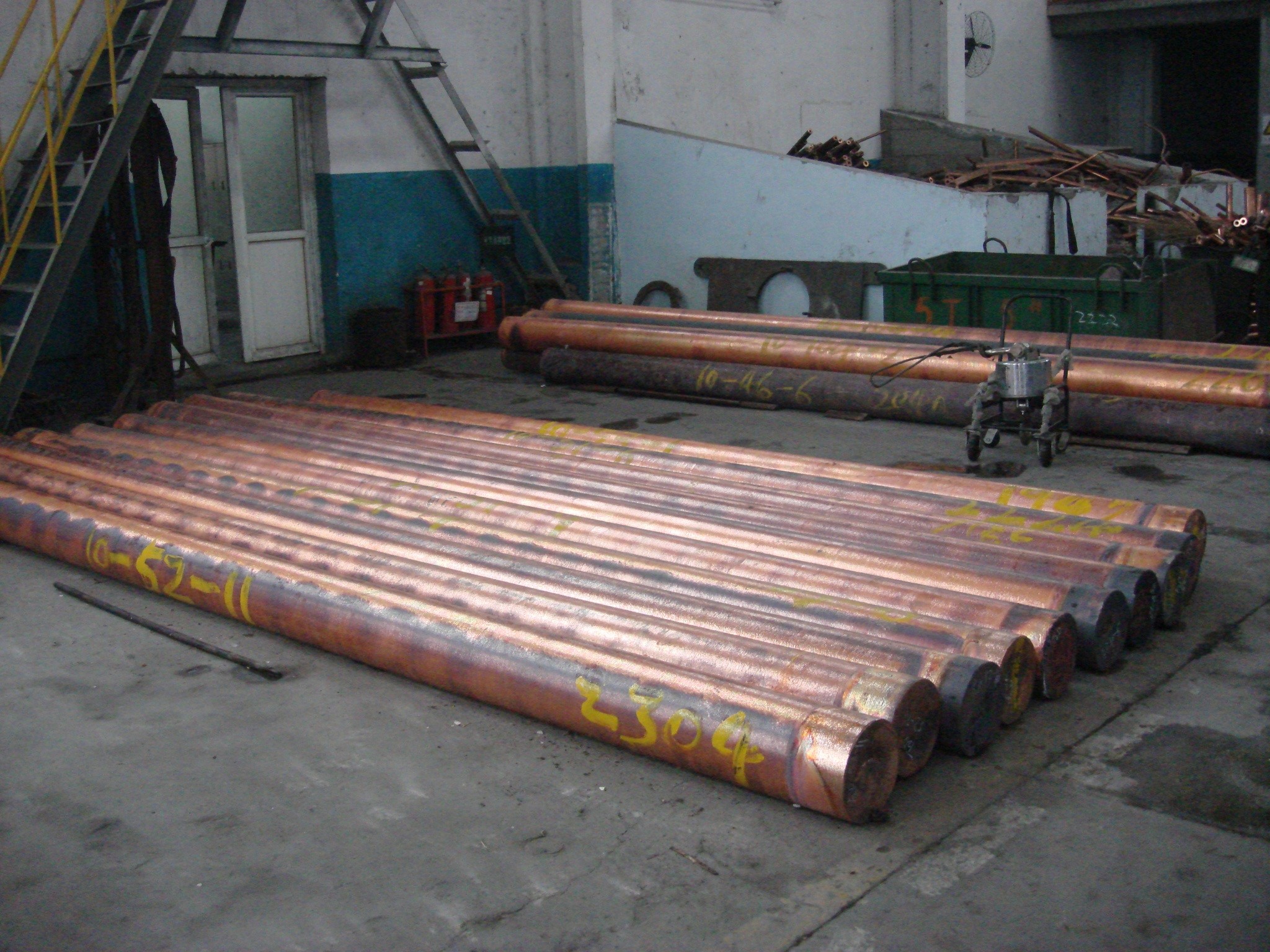

1. مشخصات بیل دور

دامنه قطر Φ (80 - 350) میلی متر

2. وزن ریخته گری کارآمد: 5 تن

3. مساحت کوره ذوب (از جمله کوره): 5000 * 7000 mm
4. ارتفاع سکو: 2500 میلی متر
5. دستگاه ریخته گری سرب مساحت را پوشش می دهد: 4000 * 2500mm
6. عرض چاه های راهنمای ریخته گری: 2500 x 2500 x عمق 6000mm
7. آب خنک کننده کوره: 15m³ / h
8. آب خنک کننده قالب: 12m³ / h

Ⅲ. ترکیب تجهیزات:

کوره ذوب ، چرخ دستی و قالب دستگاه قالب ، میله سیم دستگاه ریخته گری نیمه مداوم (از این پس به عنوان ماشین ریخته گری راهنمای از آن یاد می شود) ، سیستم خنک کننده آب ، سیستم هیدرولیک ، سیستم کنترل برقی ، ابزار مخصوص.

1.1 کوره ذوب

کوره ذوب اولین تجهیزات اصلی در خط تولید است ، از ظرفیت زیادی برخوردار است ، از توان بالایی نیز برخوردار است. ویژگی های زیر در مورد کوره.

1.1.1. بدنه کوره ای به شکل عمودی ، با یک کوره سنگ تراشی ساده ، تغذیه ، پوشش ، تمیز کردن و سایر عملیات. مزایای استفاده از مصالح ساختمانی مناسب ، مساحت شغلی کوچک ، اشعه گرمای سطح پایین و مصرف کم انرژی و غیره.

1.1.2. با استفاده از شیار "W" نوع جت ذوب ، اختلاف دمای ذوب را کاهش دهید.
3 استفاده از یک کانال خنک کننده آب می تواند یک سنسور تخلیه شود ، سازگاری مؤلفه را افزایش می دهد

1.1.3. با استفاده از کانال خنک کننده آب می توان حسگر خالی شد ، سازگاری قطعه را افزایش داد.

1.1.4 کوره کج و پوشش کوره با فشار هیدرولیک ، توازن عملیاتی و ساختار قابل اعتماد اداره می شود.

1.1.5 دهان مستطیل ، برای مواد خام مس کاتد 1100 x 900 میلی متر نمی تواند برش دهد
برش ، تغذیه کامل.

1.1.6 مواد نسوز کوره از سازندگان برند برای تهیه کوره القایی با کارایی بالا استفاده می شود.

پارامترهای فنی
1.2.1 ظرفیت امتیاز: 2.5t

1.2.2 حداکثر ظرفیت: 3.5t
1.2.3 قدرت امتیاز: 600kW

ولتاژ دارای امتیاز: 600 ولت
1.2.5 سرعت ذوب: 2.2t / h

1.2.6 مصرف برق: کمتر از 280kwh / t
1.2.7 دمای کار: 1250

1.2.8 احتراق آب خنک کننده: 5 ³ 5m³ / ساعت

1.2 دستگاه ریخته گری سرب

1.2.1 پارامترهای فنی :
1.2.1.1 حداکثر ظرفیت تحمل بیش از یا مساوی 10t

1.2.1.2 ظرفیت تحمل مؤثر:> 6t
1.2.1.3 طول میله پیچ: 7800 میلی متر

قطر پیچ: Tr220 * 18mm
1.2.1.5 طول میله: 7500 میلی متر

قطر میله: قطر 315 میلی متر
1.2.1.7 حداکثر سکته مغزی کار: 6500 میلی متر
1.2.1.8 موتور درایو: موتور سروو همزمان ،

1.2.1.9 قدرت موتور درایو: 7.5KW.
1.2.1.10 سرعت ریخته گری سرب: 320/0 میلی متر در دقیقه ،

1.2.1.11 قابل تنظیم استیل
سرعت بازگشت سریع: بیش از 500 میلی متر در دقیقه
روغنکاری ابریشم: جریان اسمی 50 میلی لیتر در دقیقه ،

فشار اسمی 20MPa

1.3 چرخ دستی قالب
کریستالیزه کننده ماشین برای دستگاه ثابت کریستالی ، می تواند جنبشی جانبی برای بارگیری و تخلیه قالب ، راهنمایی و ریختن سر و بلند کردن شمش ، چرخ دستی قالب دارای دستگاه موقعیت و قفل باشد ، به گونه ای که ماشین بتواند محکم در موقعیت ریخته گری سرب قرار گیرد. با اتومبیل برای جایگزینی پنل امداد ، می توانید با مشخصات مختلف و تعداد جریان تبلور سازگار شوید. پیکربندی دستگاه درایو لرزش تبدیل فرکانس ، قدرت آن 2.2 کیلو وات ، فرکانس لرزش 0 0 160 بار در دقیقه ، دامنه 12 mm 0 میلی متر است.

1.4 قالب
دیواره داخلی مواد کریستالیزاسیون برای مس (همچنین توسط مهمانی تولید منابع ، زیرکونیوم و مس) ، مجموعه آغشته شده گرافیتی به نفع بهبود کیفیت سطح است. علاوه بر روشهای مرسوم ، می توان اصل ریخته گری مداوم از فولاد را از استفاده از قالب خنک کننده با سرعت بالا از نوع شکاف باریک بیرون کشید تا از این کار اجتناب مؤثر از جوشاندن جزئی آب خنک کننده استفاده شود.
پارامتر فنی:
فشار آب خنک کننده: احتراق آب خنک کننده 0.15 M 0.05MPa: 100 ³ 80m³ / h

1.5 پوشش محافظ جو
پوشش محافظ جو می تواند از طریق ماده محافظ گاز (گاز صنعتی) باشد تا از سطح مایع موجود در تبلور محافظت کند ، نقص سرباره اکسید را کاهش دهد.

1.6 سیستم خنک کننده آب
سیستم خنک کننده آب عمدتاً برای خنک کننده تجهیزات خط تولید استفاده می شود ، یعنی برای پوسته حسگر ، کویل ، ژاکت آب ، کابل خنک کننده با آب ، ترانسفورماتور ، راکتور تعادل فاز. این دستگاه شامل یک دستگاه پخش کننده آب ، جمع کننده آبهای پشتی و لوله کشی های مرتبط ، شیرآلات و موارد دیگر از جمله نوع بازگشت قوطی با فشار و دو نوع فشار برای حزب انتخاب می باشد. دارای کارکردهایی از قبیل فشار آب ، نمایش دمای پشت آب ، کنترل و زنگ هشدار ، اتصال به هم است.
پارامتر فنی:
1.6.1 فشار ورودی: 0.3 ~ 0.4MPa ،

1.6.2 دمای ورودی: 45 5 5 درجه ،

1.6.3 مصرف آب: 20 18 18 تن در ساعت
1.6.4 دمای خروجی: کمتر از 55 ℃ ،

1.6.5 اجازه افزایش دما: کمتر از 20 ℃ (در حداکثر دمای ورودی) ،
1.6.6 سختی کل (CAO): کمتر از 10mg معادل / L ،

1.6.7 مقاومت در برابر آب: بیشتر از 2000 / cm.

1.7 سیستم هیدرولیک
سیستم هیدرولیک برای کج کردن اجاق گاز کوره ، کوره برای کوره باز و بسته و کوره ریختن عایق قبل و بعد از پیاده روی ، بلند کردن و ریختن ، باز و بسته شدن درب ، تصویب مایع فشار فشار متمرکز ایستگاه هیدرولیک ، کنترل فشار شیر الکتریکی و هیدرولیک.
پارامترهای اساسی: مخزن روغن (ظاهر): 1300 * 900 * 700 mm (فولاد ضد زنگ)
ظرفیت موثر: 600L
فشار کار دارای امتیاز: 16MP
سرعت جریان اسمی: 40L / min
موتور پمپ روغن: 15kw * 2 (یک بار استفاده ، یک آماده به کار)

1.8 سیستم کنترل الکترونیکی
سیستم کنترل الکتریکی واحد به ترتیب به ترتیب کوره ذوب کنترل شده ، دستگاه ریخته گری سرب ، سیستم خنک کننده آب ، سیستم هیدرولیک ، شرکت ما تجهیزات کنترل الکتریکی بالغ و پایدار را برای تکمیل عملکردهای لازم لازم با توجه به شرایط تولید هر لینک ، کنترل می کند. سیستم ها و اجزای الکتریکی مورد استفاده در کلیه تولید کنندگان مشهور داخلی و خارجی محصول اصلی و دارای ظرفیت حاشیه خاصی برای اطمینان از قابلیت اطمینان و قابلیت استفاده تجهیزات. در میان آنها:
راهنمای سرو ماشین ریخته گری هدایت شده توسط مارک های وارداتی (سیستم سروو 7.5kW ژاپن Yaskawa) سیستم سرو دیجیتال گشتاور بالا.

Ⅲ. لیست اجزای تجهیزات خط تولید ریخته گری مداوم عمودی برای سطوح گرد

نه نام تجهیزات و مشخصات واحد تعداد ملاحظات
1 کوره ریخته گری نیمه مداوم تنظیم 1 600 کیلووات
2 میله سیم 5T دستگاه ریخته گری نیمه مداوم تنظیم 1
3 چرخ دستی قالب تنظیم 1
4 قالب تنظیم 1
5 سیستم انتقال ماشین ریخته گری تنظیم 1
6 سیستم قدرت دستگاه ریخته گری تنظیم 1
7 سر نوار ساختگی تنظیم 1
8 سیستم کنترل طول تنظیم 1
9 توزیع کننده آب خنک کننده تنظیم 1
10 سیستم هیدرولیک تنظیم 1

11 سیستم عملکرد کنترل الکتریکی و همکاران 1

ما افراد گروه حرفه ای با تجربه کامل در زمینه تحقیق ، طراحی ، توسعه فن آوری ریخته گری مداوم افقی داریم ، ما نرم افزار AUTO CAD را اتخاذ می کنیم تا طراحی دقیق و ساخت ماشین آلات را برای مشتریان خود فراهم کنیم و کلیه ماشینهای ما دقیقاً سفارشی شوند.

ما همیشه توجه بیشتری به کیفیت ماشین ها می کنیم ، پس از اتمام ساخت مونتاژ و تنظیم دستگاه ها ، تکنسین ما برای اطمینان از کیفیت خوب دستگاه ، کیفیت هر دستگاه را مورد آزمایش قرار می دهد تا از مشخصات شکل خوب به عنوان مشتری مورد نیاز خود استفاده کند.
