سه کوره روبشی بدن برای ریخته گری مداوم مس در چین ساخته شده است

طریقه استفاده

این سیستم ریخته گری مداوم به سمت بالا برای تولید میله مسی روشن و طولانی بدون اکسیژن استفاده می شود. این سیستم قادر به تولید مستقیم از مس کاتدی گرفته تا میله مسی روشن و طولانی بدون اکسیژن ، لوله مسی ، میله مس مسطح و سایر محصولات خاص با شکل مس است.

در مقایسه با میله مسی سیاه تولید شده توسط منگلر سنتی از شمش مس ، میله تولید شده توسط این فناوری جدید ریخته گری مداوم به سمت بالا ، از مزیت کیفیت بهتر ، هزینه کم تولید ، سرمایه گذاری کم و عدم آلودگی در تولید برخوردار است.

اجزای اصلی:

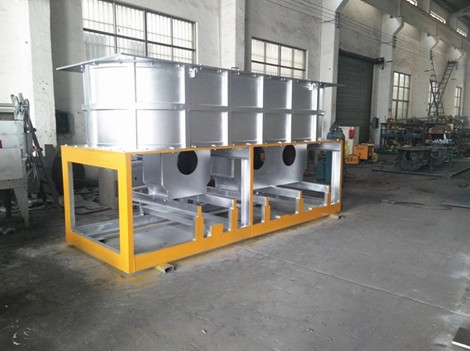

1) کوره القایی

کوره القایی از بدنه کوره ، قاب کوره و سلف تشکیل شده است. قسمت بیرونی بدنه کوره از جنس استیل است و قسمت داخلی آن از آجر خاک رس و ماسه کوارتز تشکیل شده است. عملکرد قاب کوره پشتیبانی از کل کوره است. کوره توسط پیچ پا روی پایه ثابت می شود. سلف از کویل ، ژاکت آب ، هسته آهن و حلقه مس ساخته شده است. در قسمت ولتاژ بالا کویل هایی با کت آب وجود دارد. ولتاژ قدم به قدم از 90V تا 420V قابل تنظیم است. در سمت ولتاژ کم ، حلقه های اتصال کوتاه وجود دارد. پس از راه‌اندازی یک مدار الکتریکی ، با القای الکترومغناطیسی می توان جریان بزرگی را در حلقه مس به وجود آورد. جریان بزرگ می تواند حلقه مس و ذوب الکترولیتی را درون کوره ذوب کند. ژاکت و کویل آب توسط آب خنک می شود. آب خنک کننده دوچرخه سواری می شود و توسط سیستم آب خنک کننده تهیه می شود.   سه کوره روبشی بدن برای ریخته گری مداوم مس در چین ساخته شده است.

2) دستگاه ریخته گری مداوم ، رول های راهنما و دستگاه محدود کننده

دستگاه ریخته گری مداوم قسمت اصلی سیستم است. این شامل مکانیسم ترسیم ، زیر مکانیسم سطح مایع و تبلور است. مکانیزم ترسیم از سروو موتور AC ، دو گروه طراحی غلطک و غیره تشکیل شده است. این می تواند 0-1000 بار بازه بین دقیقه ایجاد کند و میله مسی را به طور مداوم توسط غلطک های ترسیم رسم کند. مکانیسم زیر سطح مایع تضمین می کند که عمق بلورزدایی که درون مایع مس قرار دارد ، نسبتاً پایدار است. تبلور دهنده می تواند با تبادل گرما ، مایع مس را در میله مسی خنک کند. هر تبلور به تنهایی قابل تغییر و کنترل است.

قاب رول های راهنما در بالای دستگاه ریخته گری مداوم نصب شده است. این برنامه شامل پلت فرم ، پشتیبانی ، قرقره راهنمای عمودی و استوانه است. این می تواند بدون مزاحمت میله میله مسی را به هر دستگاه بادی دو سر منتقل کند.

برای همگام سازی سرعت ریخته گری و سرعت گرفتن با گیرنده های فرکانس ، یک دستگاه کنترل سرعت بین دستگاه ریخته گری و دستگاه قابل استفاده وجود دارد. سه کوره روبشی بدن برای ریخته گری مداوم مس در چین ساخته شده است

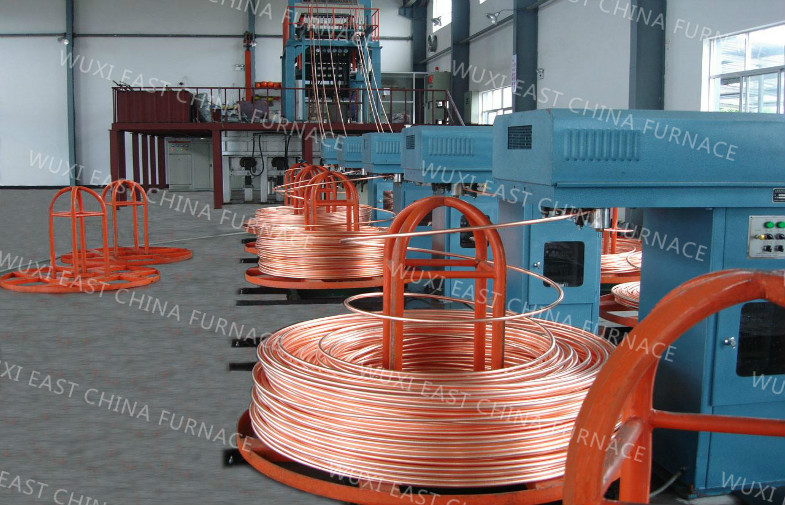

3) دستگاه جمع آوری دو سر

4) سیستم آب خنک کننده

سیستم آب خنک کننده یک سیستم دوچرخه سواری است. این می تواند آب خنک کننده 0.2-0.4Mpa را برای فریزر ، ژاکت آب ، کویل تأمین کند. این هتل از استخر آب 150M3 ، پمپ آب ، لوله و برج آب خنک کننده تشکیل شده است. دمای آب تأمین شده به سیستم 20 20 -30 و مقدار جریان آب 50 M3 / H است. سه کوره روبشی بدن برای ریخته گری مداوم مس در چین ساخته شده است

سیستم الکتریکی .سیستم برقی از توان الکتریکی و سیستم کنترل تشکیل شده است. سیستم برق از طریق کابینت های برق انرژی لازم را به هر سلفی می دهد. سیستم کنترل کوره ترکیبی ، ماشین اصلی ، ماشین بادی دو سر و سیستم آب خنک کننده را کنترل می کند و آنها را به کار می گیرد تا به ترتیب کار کنند. سیستم کنترل کوره ترکیبی شامل سیستم ذوب کوره و سیستم نگهدارنده کوره است. کابینت عملیات کوره ذوب و کابینت عملکرد کوره نگهدارنده در نزدیکی سیستم نصب شده است.

5) سیستم کنترل الکتریکی

سیستم کنترل الکتریکی اصلی دستگاه از طراحی موتور ، موتور آسانسور و سیستم کنترل الکتریکی آنها تشکیل شده است. موتور طراحی به تنهایی سیستم کنترل دور است. هر دستگاه بادی دو سر به تنهایی کنترل می شود. یک تابلو کنترل قابل استفاده در قاب دستگاه بادی دو سر ثابت است. دستگیره کنترل آن بر روی سطح قاب ثابت است. سیستم برقی آب خنک کننده یک جعبه کنترل است که بر روی دیوار اتاق پمپ آب آویزان است. این می تواند دو پمپ آب را کنترل کند. سه کوره روبشی بدن برای ریخته گری مداوم مس در چین ساخته شده است

مراحل تولید ریخته گری مداوم در مورد اکسیژن بدون اکسیژن:
کاتد مس که از طریق سیستم بالابری برای پخت در کوره قرار می گیرد → سرعت تغذیه را اضافه کنید و کاتد مس را داخل کوره ذوب برای ذوب قرار دهید (شارلی که برای جلوگیری از اکسیژن مورد استفاده قرار می گیرد). → به داخل کوره نگهدارنده جریان دهید کریستالیزر ، و میله های مسی بیرون می آیند → به داخل دستگاه ریخته گری بروید the از طریق قفسه جداگانه بروید → از طریق برج تنش (از بین بردن سرعت جذب) عبور کنید machine از طریق دستگاه بلند کردن بروید و سیم پیچ را تمام کنید.

جریان فرآیند:

مشخصات محصول:
خروجی قدرت 1.Constant؛ سرعت ذوب سریع

2. صرفه جویی در قدرت
حفاظت از محیط زیست

4. قابلیت اطمینان طولانی مدت
5. پایداری بالا

6. تعمیر و نگهداری آسان
کیفیت محصول ثابت

مصرف انرژی پایین
9. سلف قابل جابجایی به راحتی قابل حفظ است
10.PLC کنترل و سیستم هدایت سروو موتور
