میله برنجی سیم مسی ماشین آلات ریخته گری مداوم 8mm 14mm 20mm 30mm
1set
MOQ
negotiation
قیمت
8mm 14mm 20mm 30mm Vertical Continuous Casting Machine Copper Wire Brass Rod
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: WUXI چین
نام تجاری: Jingjie
گواهی: CE/ISO
شماره مدل: GVT
برجسته:

دستگاه ریخته گری به سمت بالا ، کارخانه ریخته گری مداوم

,

continuous casting plant

پرداخت
جزئیات بسته بندی: استاندارد و مناسب برای حمل و نقل دریایی
زمان تحویل: 20-50 روز کاری پس از دریافت پرداخت شما
شرایط پرداخت: T/T یا اعتبارات اسنادی
قابلیت ارائه: 10sets در هر ماه
مشخصات
مواد محصول: مس / برنز / برنج
تولید - محصول: سیم میله
قطر محصول: D8-30mm
میزان ذوب: 300 کیلوگرم در ساعت
نوع کوره: کوره دوجداره
رشته: 6
سیستم رانده: رانده شده توسط موتور خدمت AC
تایپ کنید: ریخته گری به سمت بالا
نام: دستگاه ریخته گری بدون اکسیژن
ولتاژ: 220V / 380V / 415V / 440V
گارانتی: 12 ماه
نوع محصول: میله مسی ، سیم ، بشقاب
توضیحات محصول

دستگاه ریخته گری مستمر مفتول برنجی 8 میلی متر 14 میلی متر 20 میلی متر 30 میلی متر

کاربرد


این سیستم ریخته گری مداوم به سمت بالا برای تولید میله مسی روشن و طولانی بدون اکسیژن استفاده می شود. این سیستم قادر به تولید مستقیم از مس کاتدی گرفته تا میله مسی روشن و طولانی بدون اکسیژن ، لوله مسی ، میله مس مسطح و سایر محصولات خاص با شکل مس است.
در مقایسه با میله مسی سیاه تولید شده توسط منگلر سنتی از شمش مس ، میله تولید شده توسط این فناوری جدید ریخته گری مداوم به سمت بالا ، از مزیت کیفیت بهتر ، هزینه کم تولید ، سرمایه گذاری کم و عدم آلودگی در تولید برخوردار است.

اجزای اصلی

1) کوره القایی

کوره القایی از بدنه کوره ، قاب کوره و سلف تشکیل شده است. قسمت بیرونی بدنه کوره از جنس استیل است و قسمت داخلی آن از آجر خاک رس و ماسه کوارتز تشکیل شده است. عملکرد قاب کوره پشتیبانی از کل کوره است. کوره توسط پیچ پا روی پایه ثابت می شود. سلف از کویل ، ژاکت آب ، هسته آهن و حلقه مس ساخته شده است. در قسمت ولتاژ بالا کویل هایی با کت آب وجود دارد. ولتاژ قدم به قدم از 90V تا 420V قابل تنظیم است. در سمت ولتاژ کم ، حلقه های اتصال کوتاه وجود دارد. پس از راه‌اندازی یک مدار الکتریکی ، با القای الکترومغناطیسی می توان جریان بزرگی را در حلقه مس به وجود آورد. جریان بزرگ می تواند حلقه مسی و الکترولیتی مس را که درون کوره قرار دارد ذوب کند. جلیقه آب و کویل توسط آب خنک می شود. آب خنک کننده دوچرخه سواری می شود و توسط سیستم آب خنک کننده تهیه می شود.

2) دستگاه ریخته گری مداوم ، رول های راهنما و دستگاه محدود کننده

دستگاه ریخته گری مداوم قسمت اصلی سیستم است. این شامل مکانیسم ترسیم ، زیر مکانیسم سطح مایع و تبلور است. مکانیزم ترسیم از سروو موتور AC ، دو گروه طراحی غلطک و غیره تشکیل شده است. این می تواند 0-1000 بار چرخش بازه در دقیقه تولید کند و میله مسی را به طور مداوم توسط غلطک های ترسیم رسم کند. مکانیسم زیر سطح مایع تضمین می کند که عمق بلورزدایی که درون مایع مس قرار دارد ، نسبتاً پایدار است. تبلور دهنده می تواند با تبادل گرما ، مایع مس را در میله مس خنک کند. هر تبلور به تنهایی قابل تغییر و کنترل است.

قاب رول های راهنما در بالای دستگاه ریخته گری مداوم نصب شده است. این برنامه شامل پلت فرم ، پشتیبانی ، قرقره راهنمای عمودی و استوانه است. این می تواند بدون مزاحمت میله میله مسی را به هر دستگاه بادی دو سر منتقل کند.

برای همگام سازی سرعت ریخته گری و سرعت گرفتن با گیرنده های فرکانس ، یک دستگاه کنترل سرعت بین دستگاه ریخته گری و دستگاه قابل استفاده وجود دارد.

3) دستگاه جمع آوری دو سر

4) سیستم آب خنک کننده
سیستم آب خنک کننده یک سیستم دوچرخه سواری است. این می تواند آب خنک کننده 0.2-0.4Mpa را برای فریزر ، ژاکت آب ، کویل تأمین کند. این هتل از استخر آب 150M3 ، پمپ آب ، لوله و برج آب خنک کننده تشکیل شده است. دمای آب تأمین شده به سیستم 20 20 -30 و مقدار جریان آب 50 M3 / H است.
سیستم الکتریکی .سیستم برقی از توان الکتریکی و سیستم کنترل تشکیل شده است. سیستم برق از طریق کابینت های برق انرژی لازم را به هر سلفی می دهد. سیستم کنترل کوره ترکیبی ، ماشین اصلی ، ماشین بادی دو سر و سیستم آب خنک کننده را کنترل می کند و آنها را به کار می گیرد تا به ترتیب کار کنند. سیستم کنترل کوره ترکیبی شامل سیستم ذوب کوره و سیستم نگهدارنده کوره است. کابینت عملیات کوره ذوب و کابینت عملکرد کوره نگهدارنده در نزدیکی سیستم نصب شده است.


5) سیستم کنترل الکتریکی
سیستم کنترل الکتریکی اصلی دستگاه از طراحی موتور ، موتور آسانسور و سیستم کنترل الکتریکی آنها تشکیل شده است. موتور طراحی به تنهایی سیستم کنترل دور است. هر دستگاه بادی دو سر به تنهایی کنترل می شود. یک تابلو کنترل قابل استفاده در قاب دستگاه بادی دو سر ثابت است. دستگیره کنترل آن بر روی سطح قاب ثابت است. سیستم برقی آب خنک کننده یک جعبه کنترل است که بر روی دیوار اتاق پمپ آب آویزان است. این می تواند دو پمپ آب را کنترل کند.

نمودار جریان

ضایعات برنجی از طریق دستگاه شارژ (در صورت نیاز کاربر) در کوره های ذوب ملحق می شوند (با توجه به نیاز کاربر) ، (اگر مواد اولیه از مس # 1 قرمز نباشند ، شرکت ما می تواند قبل از ذوب کوره ها کوره reverberatory را طراحی و نصب کند تا ناخالصی مس حذف شود) . صفحه مسی از طریق سلف از نوع W به درون مایع ، سپس به راحتی از انبار انتقال به کوره نگهدارنده جریان می یابد ، و سپس در مرحله کاهش مداوم از طریق سطح پوشیده شده از ذغال سنگ قرار دارد ، در آخر با سرعت سریع به میله مسی ریخته گری توسط کریستال تبدیل می شود. کریستالیزور کارخانه upcast با فرآیند میله مس به سمت بالا در همان زمان ، میله مسی ریخته گری به طور متناوب از طریق دو غلتک کششی به سمت بالا ریخته می شود . میله مسی ریخته گری از طریق دستگاه حمل و نقل ، چرخ دستی ، چرخ دنده تنظیم سرعت ، سپس به دستگاه سیم پیچ اتوماتیک به میله مسی بادی.

پرداخت پرداخت

مدت پرداخت : 30٪ T / T از قبل ، 70٪ T / T قبل از تحویل.

پشتیبانی نصب و راه اندازی

فروشنده 2-3 مهندس خدمات را برای نظارت بر نصب ماشین به کارخانه خریدار میفرستد. خریدار برای پرداخت دستمزد خود باید 100 دلار در روز / روز بپردازد. خریدار مسئولیت هزینه سفر و اسکان را بر عهده خواهد داشت.

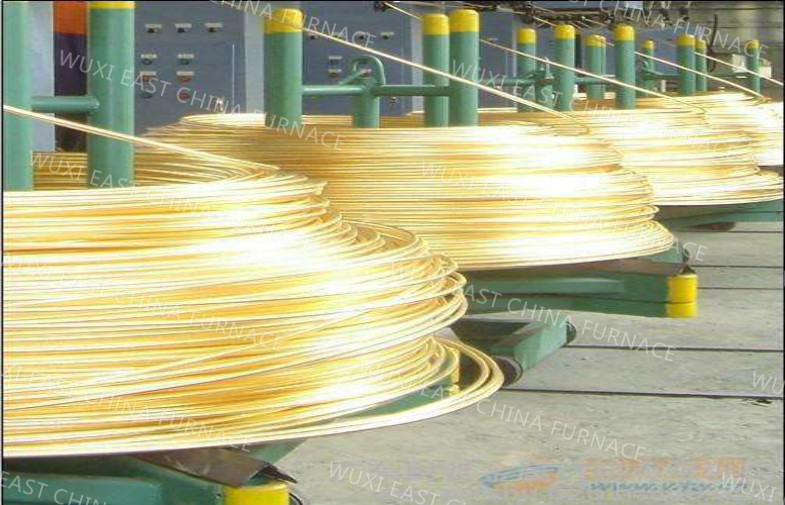

تصاویر محصول
