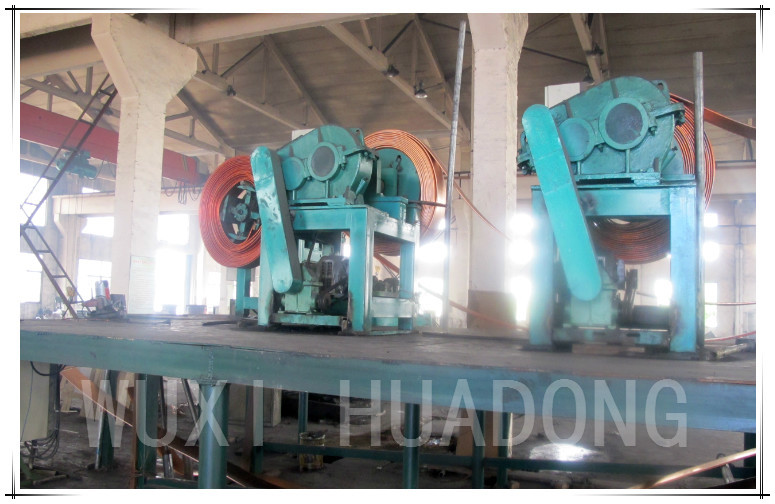

تجهیزات ریخته گری مستمر با سرعت بالا 380V برای نوار مس
1set
MOQ
negotiation
قیمت
High Speed Upward Continuous Casting Equipment 380V For Copper Strip
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: چین
نام تجاری: Jingjie
شماره مدل: GVT
برجسته:

ماشین ریخته گری بالا، گیاه ریخته گری مستمر

,

continuous casting plant

پرداخت
جزئیات بسته بندی: بسته بندی شده در جعبه چوبی برای بسته بندی بیرونی
زمان تحویل: 30 روز کاری پس از دریافت پرداخت خود را
شرایط پرداخت: T/T یا اعتبارات اسنادی
قابلیت ارائه: 10sets در هر ماه
مشخصات
مواد محصول: آلیاژ منیزیم مس
تولید - محصول: نوار
قطر محصول: عرض 450mm × ضخامت 14mm × 2strands
تایپ کنید: بطرف بالا
طول: سفارشی
نوع کوره ذوب: دو کوره القایی هسته فرکانس متصل
توضیحات محصول

تجهیزات ریخته گری مداوم با سرعت بالا به سمت بالا 380V برای نوار مس



پارامترهای فنی خط تولید


1 ، فرایند خط تولید
تغذیه ، ذوب ، ایستا ، عایق حرارتی ، تبلور ، کشش ، ضرب و شتم ، اره و برش


2 ، تجهیزات خط تولید
دو کوره القایی با فرکانس همراه با همزن

قالب آلیاژ مس 2set

چهار ستون سرو بالا درایو ماشین 1 سرب

کوئل با حلقه اصلی 2 مجموعه


3 ، پارامترهای اصلی فنی تجهیزات خط تولید
3.1 دو کوره القایی هسته فرکانس متصل
کوره الکتریکی: برگزاری 120KW + ذوب 210KW
3.1.1 پارامترهای اصلی فنی گروه ذوب
(1) قدرت امتیاز: 210KW؛
(2) ولتاژ نامی: 380V؛
(3) فرکانس: 50HZ؛
(4) میزان ذوب: 750 کیلوگرم در ساعت (+ +)؛
(5) ظرفیت امتیاز: 2.5t؛
(6) مصرف برق: کمتر از 280kwh / t؛
(7) ضریب قدرت: 0.95-1 (پس از جبران خسارت)؛
(8) حداکثر دمای کوره: 1350.
3.1.2 پارامترهای اصلی فنی دپارتمان برگزاری
(1) قدرت نامی: 120KW؛
(2) ولتاژ نامی: 380V؛
(3) فرکانس: 50HZ؛
(4) ظرفیت امتیاز: 3.5t؛
(5) ضریب قدرت: 0.95-1 (پس از جبران خسارت)؛
(6) حداکثر دمای کوره: 1350.
قالب سرب آلیاژ 3.2
مشخصات ریخته گری سرب: ضخامت 450mm * ضخامت 14mm * 2
3.3 چهار دستگاه ستونها درایو دستگاه
(1) قدرت سروو موتور: 4.4KW؛
(2) سرعت ریخته گری سرب: 50-150mm / min
(3) روش ریخته گری سرب: سرب - متوقف کردن - سرب - توقف - برداشت - توقف - منجر به دو نوع از پارامترهای فرایند قابل تنظیم آنلاین.
(4) خروجی: بیش از 10t؛
3.4 کوئل با یک حلقه هسته
(1) ضخامت مواد رول: حداکثر 15 میلی متر؛
(2) عرض رول: 450 میلی متر؛
(3) قطر حلقه: قطر 500 میلی متر؛
(4) وزن حلقه: حداکثر 8t؛
(5): حداکثر با قطر حلقه 2100 میلی متر؛
(6) قدرت موتور: 3kw؛
(7) سرعت کاهنده سرعت: 1003.


4 ، ترکیب اصلی تجهیزات خط تولید
4.1 دو کوره القایی با فرکانس پیوند خورده
کوره الکتریکی عمدتاً از یک کوره کوره ، یک پوسته کوره ، یک بدنه القایی ، یک تکیه گاه ، یک سیستم کنترل الکتریکی ، یک سیستم اندازه گیری دما و یک سیستم خنک کننده تجهیزات تشکیل شده است.
پوسته کوره و قسمت پایین بدنه کوره فوقانی با صفحه فولادی Q235 و صفحه فولادی جوش داده شده است و قسمت زیرین بدنه القایی ذوب و بدنه القایی عایق حرارتی از طریق فلنج به بدنه کوره فوقانی متصل می شود. شیار ذوب از ریخته گری مس قرمز ساخته شده است. هسته با لایه های فلزی سیلیکون Z10 ژاپن لود شده است. سیم پیچ با روبان شیشه ای دوبل پیچ خورده مس مستطیل شکل پیچیده شده و عایق بندی مناسب ، اثر خنک کننده قوی. ژاکت خنک کننده آب از ورق استیل ضد زنگ 1Cr18ni9Ti ضخامت 3 میلی متر ساخته شده است ، از استحکام بالا ، اثر مغناطیسی لرزش خوب است. محفظه کوره به سه حفره تقسیم می شود ، محفظه ذوب ، حفره بیش از حد متوسط ​​، حفره عایق حرارتی. اتاق ذوب عملکرد مواد؛ حفره بیش از حد است که عمدتا آب مس استاتیک ، کاهش اثر ذوب درجه حرارت کوره اثر نوسان درجه حرارت کوره در عایق حرارتی ، حفره حفظ حرارت است که عمدتا به نوار کشش فراهم می کند مس مایع پایدار و درجه حرارت پایدار.
دو سيستم كنترل كوره القايي با فرکانس مخلوط كننده ، بخش ذوب و عايق از ترانسفورماتور تنظيم كننده ولتاژ خود جفت كننده مرحله براي تنظيم فشار ، مشخصات فشار قابل تنش 380 ولت ، 340 ولت ، 300 ولت ، 270 ولت ، 240 ولت ، 210 ولت ، 180 ولت ، 150 ولت ، ولتاژ 90 ولت استفاده مي شود (خط) ذوب ، کنترل درجه حرارت کوره عایق حرارتی مجهز به سوئیچ تبدیل دستی و اتوماتیک است ، هنگامی که سوئیچ در دفترچه راهنما است ، تنظیم مصنوعی دستگیره ولتاژ برای تنظیم ولتاژ خروجی ترانسفورماتور ، به منظور کنترل قدرت خروجی کوره الکتریکی. هنگامی که سوئیچ در سیستم کنترل اتوماتیک توسط کنترل کننده دمای مصنوعی هوشمند تنظیم شده است تا ولتاژ خروجی فشار ترانسفورماتور را تنظیم کند. یک سیستم کنترل دمای اتوماتیک در قسمت عایق حرارتی قسمت ذوب چیده شده است. ترموکوپل از نوع درج افقی است و قسمت عایق حرارتی یک نوع درج است.
قالب سرب آلیاژ 4.2
قالب از یک خنک کننده و دو خنک کننده ساخته شده است. کاپشن خنک کننده از استیل مقاوم در برابر حرارت است و سایر قسمت ها از ورق استیل نورد سرد ساخته شده است. با شیارهای آب درون قالب روی آب خنک کننده در جریان جهت قالب ، تا از یکنواختی سرمایش اطمینان حاصل شود.
سیستم توزیع آب خنک کننده مخصوص خنک سازی قالب طراحی شده است. این سیستم دارای یک کنتور آب ورودی آب و دماسنج خروجی آب است که برای نظارت و تنظیم سیستم آب برای کاربر راحت است. به منظور اطمینان از پایداری تأمین آب کریستالیزر ، افزودن سیستم کنترل دمای آب کریستالیزر از دریچه کنترل الکتریکی هوشمند کندانسور صفحه ، کنترل کننده دما تشکیل شده است ، هنگامی که تغییر در دمای آب قالب انجام می شود ، تغییر دما انتقال سیگنال به شیر کنترل الکتریکی هوشمند ، سیستم سیگنال را به شیر کنترل الکتریکی هوشمند ، شیر کنترل الکتریکی هوشمند با توجه به سیگنال داده شده ، کنترل خودکار اندازه جریان آب ، از شدت خنک کننده کندانسور صفحه از تنظیم خودکار ، می فرستد. برای اطمینان از پایداری دمای آب قالب.
4.3 چهار ستون چهار درایو دستگاه سرب
دستگاه راهنمای بالایی از چهار پست قائم ، یک میله پیچ در حال حرکت بالا و پایین ، یک قسمت قدرت سروو ، یک قسمت انتقال نیرو ، یک قسمت غلتک فشار کشش و یک سیستم عملکرد فرآیند تشکیل شده است.
چهار براکت پست از جوشکاری لوله مربعی توخالی تشکیل شده است ، قسمت میله سیم در حال حرکت به بالا و پایین توسط موتور ، چرخ دنده کرم و گیربکس کرم ، میله زنجیر و سیم از سیستم انتقال نیرو تشکیل شده است.
در صورت تغییر سطح آب کوره نگهدارنده ، از طریق سیستم ردیابی سطح آب مس ، سیگنال را به سیستم کنترل خودکار دستورالعمل انتقال به موتور ، موتور مطابق دستورالعمل های موجود در موبایل منتقل می کند ، و تغییرات سطح آب مسی نیز از آن عبور می کند. سیستم ردیابی سطح مایع سیگنال را به سیستم هشدار تغذیه ، آلارم هشدار منتقل می کند و نشان می دهد که اپراتور تغذیه می کند.
کشش دستگاه کشش از یک موتور سروو ، کاهنده سرعت ، سیستم دنده ، شافت انتقال ، یک غلتک کششی و یک غلتک پرس تشکیل شده است.
سیستم بهره برداری فرآیند عمدتا از ضد تداخل پلت فرم عامل ، سیستم سروو ، رابط 10.5 اینچی رنگی انسان و ماشین ، کنتاکتور و یک دکمه ، کنترل شده توسط PLC و رابط انسان و ماشین تشکیل شده است ، رابط کاربری می تواند سرعت را نشان دهد ،

4.4 کوئل با یک حلقه هسته
از یک قاب ، یک سیستم انتقال نیرو و یک صفحه جمع آوری سیم تشکیل شده است. قاب توسط پرتو I فولادی جوش داده شده است و درایو شامل یک موتور ، کاهنده سرعت ، یک ترکیب شافت انتقال است. سرعت توسط تعدیل کننده فرکانس برای تغییر فرکانس موتور برای کنترل سرعت موتور.
دیسک آماده سازی شامل یک بدن دیسک و مکانیسم تورم است. هنگامی که نوار به صورت رول می شود ، توسط مکانیسم انبساط انقباض خارج می شود.

دامنه عرضه خط تولید

نه نام تعداد
1 کابینت برقی 750 کیلوگرم / 500 کیلوگرم هر 1 مجموعه
2 کابینت کنترل اتوماتیک رو به بالا 1 ست
3 چهار ستون درایو دستگاه 1 ست
4 غلتک 2 قطعه
5 لوله غلتکی 12 عدد
6

هسته آهن 750 کیلوگرم / 500 کیلوگرم

هر 1 مجموعه
7 ژاکت آب 750 کیلوگرم / 500 کیلوگرم هر 1 مجموعه
8 کویل 750 کیلوگرم / 500 کیلوگرم هر 1 مجموعه
9 کانال مس 750 کیلوگرم / 500 کیلوگرم هر 1 مجموعه
10 مونتاژ قالب سرب آلیاژی 2 مجموعه
11 قالب گرافیت 4 قطعه
12 کوئل با یک حلقه هسته 2 مجموعه
13 دو بدنه کوره القایی متصل 1 ست
14 ترموکوپل فارغ التحصیل S 2 قطعه
15 آستین محافظ ترموکوپل 2 قطعه
16 آستین محافظ کاربید سیلیکون 4 قطعه
17 بالای سر سرب 2 مجموعه
18 اتصال سریع 10 قطعه
19 شن کوارتز 7 تن
20 آجرهای نسوز 1 ست
21 کندانسور از نوع صفحه 1 ست
22 شیر کنترل الکتریکی هوشمند 1 ست

6 ، خط تولید اطلاعات فنی برای ارائه
(1) خط تولید شرایط مدنی؛
(2) نمودار کنترل الکتریکی؛
(3) طراحی قطعات یدکی؛
(4) دفترچه راهنما؛
