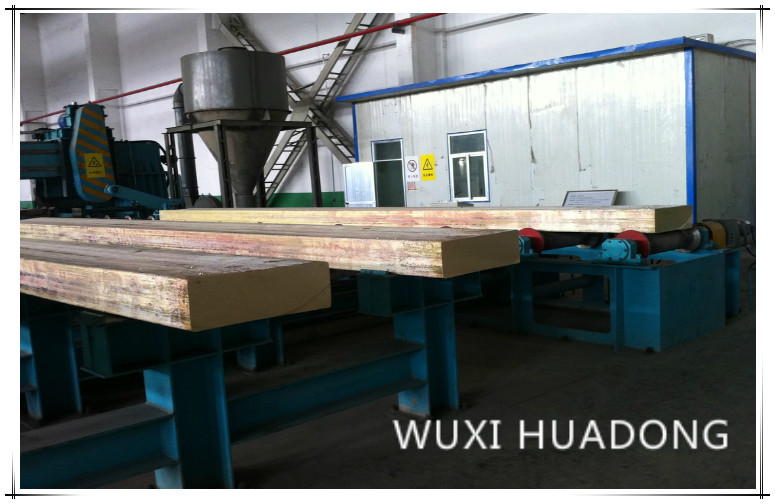

ماشین ریخته گری پیوسته عمودی برنج بیل ، تجهیزات ریخته گری نیمه مداوم

Ⅰ. مشخصات فنی:

1. انواع مشخصات ریخته گری

* برنج

Ⅱ مثال برنامه

1. مشخصات تخت بیل

  320 × 320 × 5000 میلی متر

2. وزن ریخته گری مؤثر کوره: 1 t 5 تن

3. مورد نیاز کیفیت بازیگران بیل:
اثر نقص ریخته گری در فرایند اکستروژن ممکن است صافی تراز کمتر از یا برابر 20 میلی متر باشد.
4. شماره بیلت : مجرد
5. ساختار دستگاه: دستگاه سیم ریخته گری نیمه مداوم میله سیم
6. طول کامل میله سیم: L = 5000mm
7. قطر میله سیم: Φ = 200X18mm

Ⅲ. ترکیب تجهیزات:

کوره ذوب ، چرخ دستی و قالب دستگاه قالب ، میله سیم دستگاه ریخته گری نیمه مداوم (از این پس به عنوان ماشین ریخته گری راهنمای از آن یاد می شود) ، سیستم خنک کننده آب ، سیستم هیدرولیک ، سیستم کنترل برقی ، ابزار مخصوص.

1.1 کوره ذوب

کوره ذوب اولین تجهیزات اصلی در خط تولید است ، از ظرفیت زیادی برخوردار است ، از توان بالایی نیز برخوردار است. ویژگی های زیر در مورد کوره.

1.1.1. بدنه کوره ای به شکل عمودی ، با یک کوره سنگ تراشی ساده ، تغذیه ، پوشش ، تمیز کردن و سایر عملیات. مزایای استفاده از مصالح ساختمانی مناسب ، مساحت شغلی کوچک ، اشعه گرمای سطح پایین و مصرف کم انرژی و غیره.

1.1.2. با استفاده از شیار "W" نوع جت ذوب ، اختلاف دمای ذوب را کاهش دهید.
3 استفاده از یک کانال خنک کننده آب می تواند یک سنسور تخلیه شود ، سازگاری مؤلفه را افزایش می دهد

1.1.3. با استفاده از کانال خنک کننده آب می توان حسگر خالی شد ، سازگاری قطعه را افزایش داد.

1.1.4 کوره کج و پوشش کوره با فشار هیدرولیک ، توازن عملیاتی و ساختار قابل اعتماد اداره می شود.

1.1.5 دهان مستطیل ، برای مواد خام مس کاتد 1100 x 900 میلی متر نمی تواند برش دهد
برش ، تغذیه کامل.

1.1.6 مواد نسوز کوره از سازندگان برند برای تهیه کوره القایی با کارایی بالا استفاده می شود.

1.2 دستگاه ریخته گری سرب

1.2.1 پارامترهای فنی :
1.2.1.1 حداکثر ظرفیت تحمل بیش از یا مساوی 3t

1.2.1.2 ظرفیت تحمل مؤثر:> 3t
1.2.1.3 طول میله پیچ: 7800 میلی متر

قطر پیچ: Tr220 * 18mm
1.2.1.5 طول میله: 5000 میلی متر

1.2.1.6 قطر میله: قطر: 200 میلی متر
1.2.1.7 حداکثر سکته مغزی کار: 6500 میلی متر
1.2.1.8 موتور درایو: موتور سروو همزمان ،

1.2.1.9 قدرت موتور درایو: 7.5KW.
1.2.1.10 سرعت ریخته گری سرب: 320/0 میلی متر در دقیقه ،

1.2.1.11 قابل تنظیم استیل
سرعت بازگشت سریع: بیش از 500 میلی متر در دقیقه
روغنکاری ابریشم: جریان اسمی 50 میلی لیتر در دقیقه ،

فشار اسمی 20MPa

1.3 چرخ دستی قالب
کریستالیزه کننده ماشین برای دستگاه ثابت کریستالی ، می تواند جنبشی جانبی برای بارگیری و تخلیه قالب ، راهنمایی و ریختن سر و بلند کردن شمش ، چرخ دستی قالب دارای دستگاه موقعیت و قفل باشد ، به گونه ای که ماشین بتواند محکم در موقعیت ریخته گری سرب قرار گیرد. با اتومبیل برای جایگزینی پنل امداد ، می توانید با مشخصات مختلف و تعداد جریان تبلور سازگار شوید. پیکربندی دستگاه درایو لرزش تبدیل فرکانس ، قدرت آن 2.2 کیلو وات ، فرکانس لرزش 0 0 160 بار در دقیقه ، دامنه 12 mm 0 میلی متر است.

1.4 قالب
دیواره داخلی مواد کریستالیزاسیون برای مس (همچنین توسط مهمانی تولید منابع ، زیرکونیوم و مس) ، مجموعه آغشته شده گرافیتی به نفع بهبود کیفیت سطح است. علاوه بر روشهای مرسوم ، می توان اصل ریخته گری مداوم از فولاد را از استفاده از قالب خنک کننده با سرعت بالا از نوع شکاف باریک بیرون کشید تا از این کار اجتناب مؤثر از جوشاندن جزئی آب خنک کننده استفاده شود.
پارامتر فنی:
فشار آب خنک کننده: احتراق آب خنک کننده 0.15 M 0.05MPa: 100 ³ 80m³ / h

1.5 پوشش محافظ جو
پوشش محافظ جو می تواند از طریق ماده محافظ گاز (گاز صنعتی) باشد تا از سطح مایع موجود در تبلور محافظت کند ، نقص سرباره اکسید را کاهش دهد.

1.6 سیستم خنک کننده آب
سیستم خنک کننده آب عمدتاً برای خنک کننده تجهیزات خط تولید استفاده می شود ، یعنی برای پوسته حسگر ، کویل ، ژاکت آب ، کابل خنک کننده با آب ، ترانسفورماتور ، راکتور تعادل فاز. این دستگاه شامل یک دستگاه پخش کننده آب ، جمع کننده آبهای پشتی و لوله کشی های مرتبط ، شیرآلات و موارد دیگر از جمله نوع بازگشت قوطی با فشار و دو نوع فشار برای حزب انتخاب می باشد. دارای کارکردهایی از قبیل فشار آب ، نمایش دمای پشت آب ، کنترل و زنگ هشدار ، اتصال به هم است.
پارامتر فنی:
1.6.1 فشار ورودی: 0.3 ~ 0.4MPa ،

1.6.2 دمای ورودی: 45 5 5 درجه ،

1.6.3 مصرف آب: 20 18 18 تن در ساعت
1.6.4 دمای خروجی: کمتر از 55 ℃ ،

1.6.5 اجازه افزایش دما: کمتر از 20 ℃ (در حداکثر دمای ورودی) ،
1.6.6 سختی کل (CAO): کمتر از 10mg معادل / L ،

1.6.7 مقاومت در برابر آب: بیشتر از 2000 / cm.

1.7 سیستم هیدرولیک
سیستم هیدرولیک برای کج کردن اجاق گاز کوره ، کوره برای کوره باز و بسته و کوره ریختن عایق قبل و بعد از پیاده روی ، بلند کردن و ریختن ، باز و بسته شدن درب ، تصویب مایع فشار فشار متمرکز ایستگاه هیدرولیک ، کنترل فشار شیر الکتریکی و هیدرولیک.
پارامترهای اساسی: مخزن روغن (ظاهر): 1300 * 900 * 700 mm (فولاد ضد زنگ)
ظرفیت موثر: 600L
فشار کار دارای امتیاز: 16MP
سرعت جریان اسمی: 40L / min
موتور پمپ روغن: 15kw * 2 (یک بار استفاده ، یک آماده به کار)

1.8 سیستم کنترل الکترونیکی
سیستم کنترل الکتریکی واحد به ترتیب به ترتیب کوره ذوب کنترل شده ، دستگاه ریخته گری سرب ، سیستم خنک کننده آب ، سیستم هیدرولیک ، شرکت ما تجهیزات کنترل الکتریکی بالغ و پایدار را برای تکمیل عملکردهای لازم لازم با توجه به شرایط تولید هر لینک ، کنترل می کند. سیستم ها و اجزای الکتریکی مورد استفاده در کلیه تولید کنندگان مشهور داخلی و خارجی محصول اصلی و دارای ظرفیت حاشیه خاصی برای اطمینان از قابلیت اطمینان و قابلیت استفاده تجهیزات. در میان آنها:
راهنمای سرو ماشین ریخته گری هدایت شده توسط مارک های وارداتی (سیستم سروو 7.5kW ژاپن Yaskawa) سیستم سرو دیجیتال گشتاور بالا.

Ⅲ. لیست اجزای تجهیزات خط تولید ریخته گری مداوم عمودی برای سطوح گرد
