دستگاه ریخته گری افقی افقی سه بعدی، ماشین ریخته گری برنجی
1set
MOQ
negotiation
قیمت

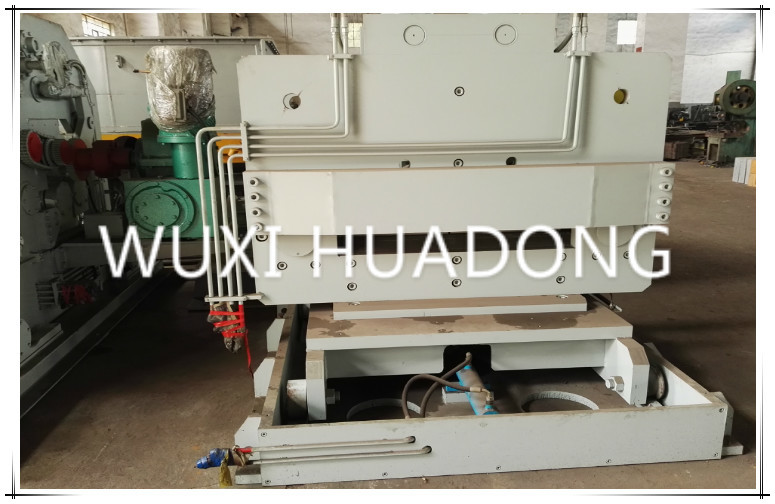

3 Strand Horizontal Continuous Casting Machine , Brass Strip Casting Machine
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: چین
نام تجاری: Jingjie
شماره مدل: 2 رشته نوار برنج CCM
برجسته:

,

,

continuous caster machine

پرداخت
جزئیات بسته بندی: بسته بندی شده در جعبه چوبی یا فیلم پلاستیکی
زمان تحویل: 20-30 روز کاری پس از دریافت پرداخت شما
شرایط پرداخت: T/T یا اعتبارات اسنادی
قابلیت ارائه: 10sets در هر ماه
مشخصات
مواد محصول: برنج ، مس ، برنز
تولید - محصول: نوار ، بشقاب
دامنه ضخامت * دامنه عرض: 16-20
تایپ کنید: افقی ، خودکار ، مداوم
دامنه قطر داخلی کویل: Φ (500--800) میلی متر
خروجی: (10-50) تن / روز
توضیحات محصول

دستگاه ریخته گری مداوم 3 رشته افقی ، ماشین ریخته گری برنجی


Ⅰ. مشخصات فنی:

1. انواع مشخصات ریخته گری
* برنج، مس، برنز، cupronicke


2. سطل صفحه ای (مستطیل شکل)

* ضخامت * دامنه عرض (8--20) * (420–650) میلی متر

* محدوده قطر داخلی کویل Φ (500 - 800) میلی متر

* حداکثر قطر خارجی کویلها Φ1600 میلی متر

* حداکثر وزن کویل 8000 کیلو گرم

* تعداد خطوط تولید 1 - 3 خط (با توجه به شرایط بخش تصمیم گیری می شود)



roc پروسس:




Ⅲ. پارامترهای اصلی فنی تجهیزات:

1.1 سرعت ریخته گری :
سرعت کشش 0-64 میلی متر در ثانیه (قابل تنظیم Stepless)
سرعت برگشت به پشت 0-64 میلی متر در ثانیه (قابل تنظیم Stepless)
نوار سرعت مطلوب خط 90-120mm / min
1.2 قدرت تجهیزات :

کوره ترکیبی:

ذوب شدن

نگه داشتن

500 کیلووات

200 کیلووات

دستگاه کشش 7.5 کیلو وات
تنش برشی هیدرولیک 80T
1.3 ضخامت برش 20 میلی متر (حداکثر)
1.4 پارامترهای دستگاه روغنکاری
وزن کویل

6000 کیلوگرم

داخل قطر سیم پیچ

Φ500-800 میلی متر

قطر کویل 1600 میلی متر
1.5 مقدار نویز ماشین کمتر از 85 دسی بل
1.6 ارتفاع خط کار دستگاه + 1000mm
1.7 جهت رانندگی ماشین درایو درست
1.8 ظرفیت تولید مثل
2 رشته: 750-1200 کیلوگرم در ساعت عرض: ضخامت 470 میلی متر: 25 میلی متر
قدرت دستگاه مونتاژ تجهیزات 700 کیلووات

Ⅳ. پارامترهای اصلی فرآیند

1 خروجی 750-1200 کیلوگرم در ساعت
2 محدوده تنظیم دما 001300
3 دقت کنترل دما کوره عایق حرارتی ± 5
4 تحمل عمودی و افقی

افقی: + 0.10 میلی متر

عمودی: 0.20 میلی متر پوند

5 محدوده تنظیم را فشار داده و بکشید

فشار: 0-64mm / s ± 0.1 mm (بدون الکترود)

بکشید: 0-64mm / s ± 0.1 mm (بدون الکترود)

6 منحنی سیکل 1.5 میلی متر در متر
7 دامنه تنظیم درگ

کشیدن: 0-64 mm / s ± 0.1 mm (بدون الکترود)

Backsteppingl: 0-64mm / s ± 0.1 mm (بدون الکترود)

8 حداکثر سرعت خط را بکشید 120 میلی متر در دقیقه
9 محدوده تنظیم سیم پیچ

داخل قطر کویل Φ500-Φ800mm

قطر خارجی کویل Φ1600mm

10 حداکثر سرعت سیم کشی

250 میلی متر در دقیقه

11 محدوده تنظیم الاستیک 0.95-0.75
12 برج درجه کوکینگ 40 میلیون پوند
13 مصرف واحد انرژی 430kWh / t


Ⅴ. لیست قطعات تجهیزات:

نه نام تجهیزات و مشخصات واحد تعداد
1 قطعات ماشین
1.1 ذوب و نگه داشتن کوره ترکیبی تنظیم 1
1.2 قالب تنظیم 2
1.3 کشنده تنظیم 1
1.4 برش هیدرولیک تنظیم 1
1.5 دستگاه کوئلینگ تنظیم 2
2 سیستم هیدرولیک
2.1 کوره ترکیبی با عنوان ایستگاه هیدرولیک تنظیم 1
2.2 ایستگاه هیدرولیک برش هیدرولیک تنظیم 1
2.3 ایستگاه هیدرولیک دستگاه کشش و سیم پیچ تنظیم 1
3 سیستم کنترل الکتریکی
3.1 سیستم کنترل کوره برقی با فرکانس قدرت تنظیم 2
3.2 سیستم کنترل خودکار تنظیم 1
4 مستندات فنی با تجهیزات تنظیم 2
4.1 نمودار نصب تجهیزات فایل 1
4.2 مشخصات تجهیزات فایل 1
4.3 نمودار اصلی سیستم کنترل الکتریکی فایل 1
4.4 طرح کابینت کنترل فایل 1
4.5 مشخصات محصول تجهیزات اصلی برقی فایل 1
4.6 نمودار سیستم هیدرولیک فایل 1
4.7 برنامه PLC فایل 1

Ⅵ. تاریخ تحویل:
تحویل ظرف 75 روز پس از عملی شدن قرارداد.

Ⅷ. خدمات پس از فروش
1- بدنه اصلی تجهیزات دارای یک سال ضمانت رایگان است و اجزای ویژه به طور جداگانه مورد بحث قرار می گیرند.
2. در دوره آزمایشی تولید (در مدت 3 ماه پس از اتمام راه اندازی تجهیزات) ، شرکت ما یک تکنسین حرفه ای را برای خدمات پیگیری اعزام می کند.
در مدت ضمانت نامه ، در صورت بروز خطا به دلیل مشکل کیفیت ، شرکت ما پرسنل را به سایت اعزام می کند تا ظرف 72 ساعت پس از دریافت اخطار ، مشکل را حل کند.
پس از اتمام مدت زمان گارانتی تجهیزات ، شرکت ما ظرف 24 ساعت پس از دریافت اخطار ، راه حلهای موثری را ارائه می دهد و در صورت عدم موفقیت در رفع مشکل ، کاربر پرسنل کار را برای تعمیر و نگهداری ارسال می کند ، فقط شارژ هزینه های مربوطه.
برای تعمیرات اساسی تجهیزات سالانه ، شرکت ما تکنسین حرفه ای را برای پیوستن به کاربران در تدوین برنامه نوبت به صورت رایگان ارسال می کند.
در مدت ضمانت ، شرکت ما می تواند تکنسین حرفه ای را به سایت اعزام کند تا وضعیت عملکرد تجهیزات را بررسی کرده و خدمات میدانی را ارائه دهد.
پس از پایان دوره گارانتی تجهیزات ، یک دیدار برگشت می تواند یکبار در هر نیم سال یکبار دعوت شود.
3. اگر شرکت ما دارای نکات نوآوری و بهبودی یا پیشنهادهای سازنده ای برای تجهیزات مشابه است ، ما به موقع به کاربر اطلاع خواهیم داد.
