ضریب کیفیت بالا دستگاه ریخته گری مداوم با فشار بالا به بالا ضمانت کیفیت ماشین
پارامتر اصلی فناوری دستگاه ریخته گری مس میله
| سالانه 2000MT D17mm-30mm |
| مدل: HDSYUCM-2000 |
| ظرفیت سالانه: 2000mt |
| ساختار کوره: کوره دو بدنه 300 نوع (کوره 1. میلی لیتری 2. کوره نگه داشتن) |
| رشته های ریخته گری: 4 |
| قطر میله ریخته گری: 30 میلی متر — 30 میلی متر |
| سرعت ریخته گری: 0-1000mnVmin |
| زمان کار سالانه: 7920h |
| دقت مایعات: 2 ± میلی متر |
| استاندارد کویل مصرفی؛ <p700mrrp << p15CI0mnv <800mm |
| سرعت ذوب مس: 260kg / h |
| مصرف برق ذوب مس: <350kwh / lon |
| فرم برداشت: تنظیم خودکار |
| رویکرد صفحه سوار شونده: با فشار به میله مسی ، تنظیم دستی |
| تغذیه مواد قطعه متیو کلسیم از کاتد مس الکترولیتی تغذیه شده توسط بالابر برقی |
| رویکرد به سمت بالا: dhven توسط موتور سرو AC ، زنجیره انتقال توسط تیغه مهار همگام بدون شکاف هدایت می شود |
| روش بستن میله؛ بستن دستی |
| رابط کاربری: نمایش تاریخ ، موتور seoo که توسط صفحه لمسی کنترل می شوند |
| قدرت کل: 150KW AC سه فاز 380V AC |
ترکیب تجهیزات
صفحه مسی الکترولیتی (مس کاتدی / ضربات مس 99.9٪) - دستگاه شارژ (می تواند مطابقت داشته باشد) - سیستم کوره (کوره ذوب - انبار انتقال - کوره نگهدارنده) - قالب ریخته گری تبلور دستگاه ریخته گری مداوم ) - دستگاه کشنده - سرعت با سرعت - سیم پیچ اتوماتیک دستگاه - برای فروش یا پردازش عمیق
نمودار جریان

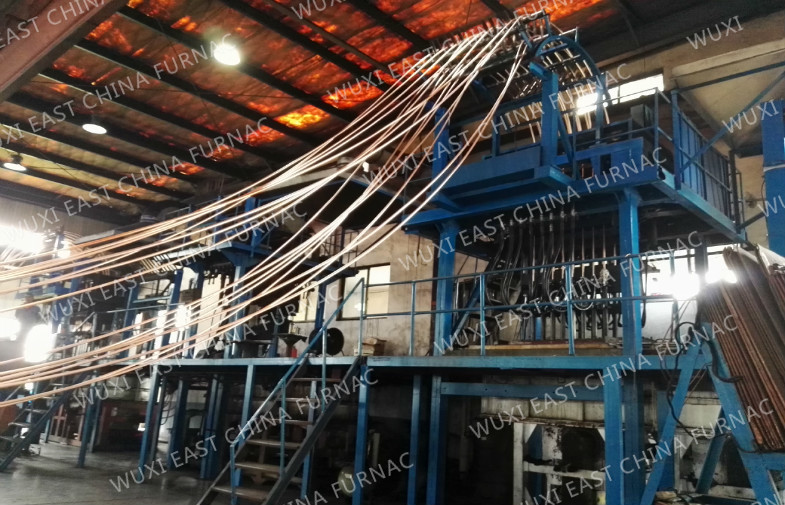

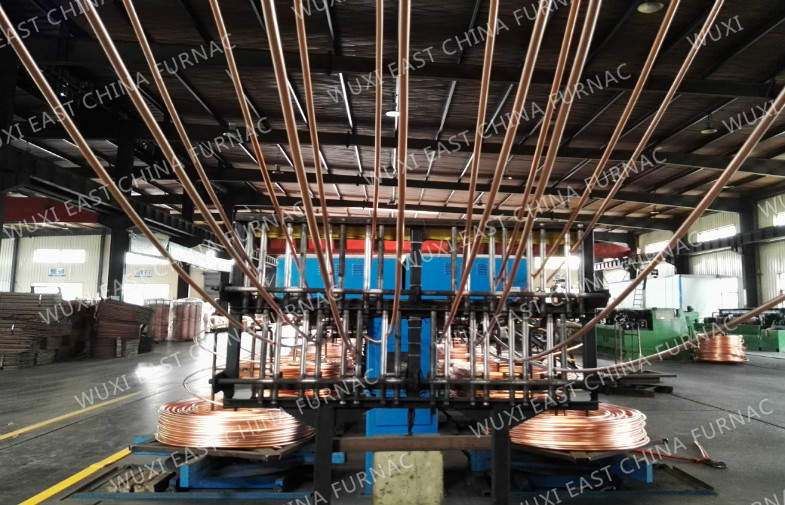

صفحه مسی الکترولیتی (ضایعات مس 99.9٪) از طریق دستگاه شارژ (مطابق نیاز کاربر) در کوره های ذوب به یکدیگر متصل می شوند (با توجه به نیاز کاربر) ، (اگر مواد اولیه از مس # 1 قرمز نباشد ، شرکت ما می تواند قبل از ذوب کوره reverberator را طراحی و نصب کند. کوره ها برای حذف ناخالصی مس). صفحه مسی از طریق سلف از نوع W به درون مایع ، سپس به راحتی از انبار انتقال به کوره نگهدارنده جریان می یابد ، و سپس در مرحله کاهش مداوم از طریق سطح پوشیده شده از ذغال سنگ قرار دارد ، در آخر با سرعت سریع به میله مسی ریخته گری توسط کریستال تبدیل می شود. کریستالیزور کارخانه upcast با فرآیند میله مس به سمت بالا در همان زمان ، میله مسی ریخته گری به طور متناوب از طریق دو غلتک کششی به سمت بالا ریخته می شود . میله مسی ریخته گری از طریق دستگاه حمل و نقل ، چرخ دستی ، چرخ دنده تنظیم سرعت ، سپس به ماشین اتوماتیک برد شیرینگ به باد میله مسی.
نه | نام | تعداد | ملاحظات |
| 1 | ذوب و مهار کوره ترکیبی ترکیب شده d | 1 ست | |
کویل کوره ذوب | 1 ست | ||
ژاکت آب کوره ذوب | 1 ست | ||
ذوب هسته فولادی کوره | 1 ست | ||
کانال ذوب کوره ذوب | 1 ست | ||
نگه داشتن کویل کوره | 1 ست | ||
نگه داشتن ژاکت آب کوره | 1 ست | ||
نگه داشتن هسته فولادی کوره | 1 ست | ||
نگه داشتن کانال ذوب کوره | 1 ست | ||
| 2 | آجر نسوز کوره مخلوط شده | 1 ست | |
رام کردن مواد | 1 ست | ||
تخته فیبر سرامیکی آلومینیوم (ضخامت 20 میلی متر) | 1 ست | ||
ترموکوپل اندازه گیری دما | 1 ست | ||
موارد ترموکوپل | 1 ست | ||
دستگاه ردیابی سطح مایع مس | 1 ست | ||
کوره ذوب و کابینت کنترل برقی کوره نگهدارنده | 1 ست | ||
| 3 | دستگاه ریخته گری کنترل 10strands Servo | 1 ست | |
موسسات خط گرا | 1 ست | ||
سیستم کنترل برقی PLC، موتور سروو | 1 ست | قدرت موتور سروو: 4.4 کیلو وات یاسکاوا ، ژاپن PLC: میتسوبیشی ، ژاپن | |
سکوی بلند کردن | 1 ست | ||
پلت فرم operatiion upcasting | 1 ست | ||
پیشخوان عملیات سرو | 1 ست | ||
| 4 | فریم محدود به بالا | 1 ست | |
| 5 | سیستم توزیع آب خنک کننده قالب و کوره | 1 ست | |
شامل: نمایش دما ، جدول دمای آب ، فشار سنج هیدرولیک و غیره | |||
لوله گذر ، دریچه ها ، | 1 ست | ||
| 6 | فرکانس تبدیل د قطب ouble دستگاه فنر زنی | 5sets | تبدیل خودکار ، فرکانس |
از جمله موارد: کیس کویل ، چرخ دستی ، چرخ دستی ، کنترلر ، موتور تبدیل فرکانس ، کاهنده ، و غیره | |||
| 7 | قالب بارشی مداوم | 10 | |
نوار و سر آدمک را القا کنید | |||
گرافیت قالب می میرد | 30 قطعه | ||
گرافیت و کت | 30 قطعه | ||
اتصال سریع | 15 عدد | ||
شلنگ | 5 عیار | ||
| 8 | مواد نصب | 1 ست | |
سیم ، کابل ، خطوط سیگنال |
